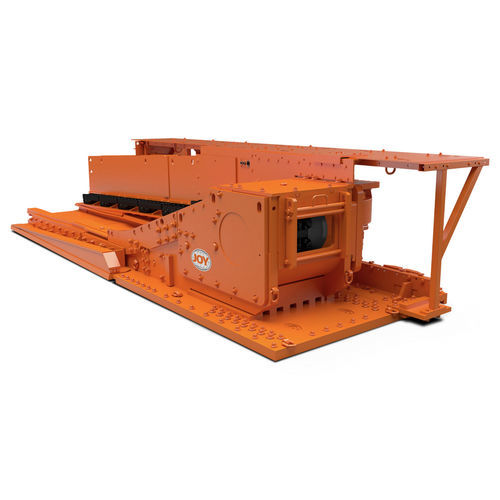

Trasportatore a catena AFC

da trasportoper movimentazionedi trasferimento

Panoramica
I trasportatori corazzati di fronte Joy (AFC) sono progettati per sistemi longwall e per operare in ambienti minerari gravosi. Configurabili in funzione delle condizioni di sito, gli AFC supportano il trasporto continuo del carbone e il trasferimento del materiale lungo la fronte.

Punti salienti

• Progettazione su misura per l'operazione e la geologia
• Ingegneria per ambienti longwall impegnativi
• Progettati per ridurre il costo per tonnellata e minimizzare i fermi

Caratteristiche e vantaggi

• Linepans robusti: struttura semplice in quattro parti per lunga durata. Pans trapezoidali e profilo di carico brevettato che migliorano il controllo di orizzonte e snake per allineamento e stabilità costanti della fronte. Ogni AFC è testato prima della consegna.
• Pignoni, catena e flightbar: componenti abbinati prodotti con materiali specificati per ottimizzare la durata e le prestazioni produttive.
• Soluzioni per la gestione della catena: più sistemi di tendicinghia, combinabili o indipendenti, riducono i guasti della catena e i tempi di inattività, migliorando la sicurezza.
• Catena broadband: disponibile in diametri 38–64 mm. Progetti brevettati possono aumentare la capacità di potenza fino al 60% rispetto alle catene convenzionali e migliorare resistenza a fatica e usura.
• Flightbar: progettate in CAD per una pulizia efficace della sede e un trasporto materiali efficiente. Dadi e bulloni di sicurezza riducono i guasti.
• Telaio di azionamento Joy: design personalizzati per le estremità di gate per migliorare il trasferimento del materiale, lo cut-out della tagliatrice e ridurre l'usura, con manutenzione semplificata.
• Riduttori Joy: progettati per servizio AFC per migliorare l'uptime, semplificare la manutenzione e ridurre i costi di revisione.
• Sistema di controllo RS20s AFC / Faceboss RS20s: standardizza il controllo sui prodotti longwall Joy/Komatsu; può funzionare in modalità stand-alone o integrarsi con supporti di copertura motorizzati e tagliatrici, e con reti RS20n dove disponibili.
• Accoppiamento Turbo Transmission Technology (TTT): accoppiamento a riempimento controllato che mantiene la coppia in caso di caduta di tensione ordinaria, con manutenzione minima e uso dell'acqua come fluido per avviamenti ripetuti affidabili.
• Stadio caricatore a trave e estremità coda del nastro: fornisce una transizione continua dalla fronte al nastro per minimizzare i blocchi e assicurare uno scarico costante verso il sistema di convogliamento.
• Integrazione con frantumatori: la gamma Komatsu BSL di frantumatori si integra con l'AFC per gestire carbone in blocchi e rocce oversize, disponibile con trasmissione diretta ad ingranaggi o a cinghia a V.

Risorse (documenti e download)

• Brochure panoramica prodotti sistemi longwall (Inglese)
• Brochure RS20s per AFC (Inglese)
• Comunicato stampa: soluzioni longwall Komatsu (2021)

Caratteristiche tecniche

• Capacità (tonnellate): Fino a 6.000 all'ora
• Capacità (tons): Fino a 6.600 all'ora
• Lunghezza del convogliatore (m): Fino a 450
• Lunghezza del convogliatore (ft): Fino a 1.500
• Lunghezza linepan (mm): 1.503; 1.756; 2.050
• Lunghezza linepan (in): 60; 70; 80
