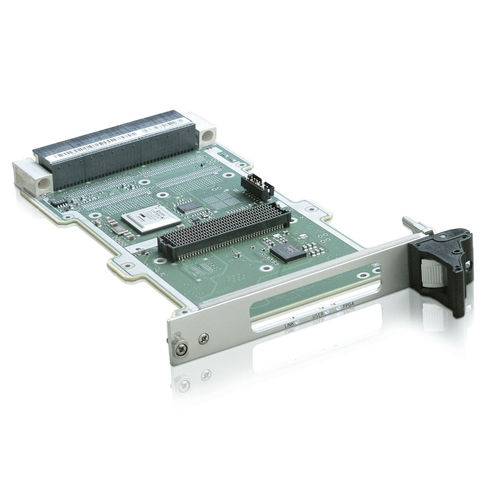

scheda portante VPX 3U per schede mezzanine FPGA (FMC) VITA 57
Per implementare interfacce personalizzate utilizzando il VX3830, il cliente sviluppa il proprio IP utilizzando gli strumenti Xilinx® e progetta un FMC specifico. L'immagine dell'FPGA viene caricata da una flash sul VX3830 o sull'FMC. È presente anche una FLASH di salvataggio per facilitare gli sviluppi e le implementazioni sicure.
Il VX3830 è dotato di una FPGA Xilinx® Virtex®-5 (XC5VLX20T) con endpoint PCIe e I/O utente. Il VX3830 collega il suo endpoint FPGA al backplane attraverso un canale x4 PCIe gen 2 (P1 Wafers da 1 a 4 è l'opzione di costruzione predefinita). La selezione tra larghezza PCIe x4 o x1 è configurabile dall'utente.
VX3830 è disponibile come scheda payload VPX 3U con raffreddamento a convezione o a conduzione. Richiede binari di alimentazione da +5V e +12V. Il VX3830 fa parte dell'ecosistema VPX di Kontron ed è qualificato per le SBC VX3230 e VX3030. Kontron offre anche uno slot FMC VITA 57 sui prodotti VME.
Kontron offre anche un kit di sviluppo contenente: FMC-SER0, un FMC campione con aree di avvolgimento, un semplice IP FPGA e un rpm Linux con driver, utility e programmi di test. Questo kit consente di eseguire test di non regressione e costituisce la base per lavori derivati personalizzati.
---
