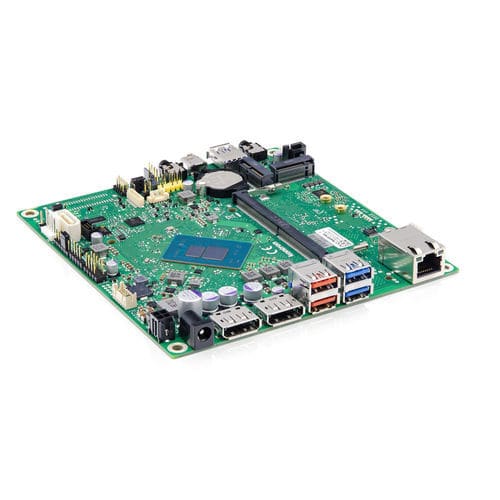

Scheda madre Mini-STX K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

Panoramica del prodotto
La scheda madre mSTX a ciclo di vita esteso K3921-H supporta i processori Intel® Core™ i3 e la serie Intel® N (Alder Lake N, Twin Lake) e integra la grafica Intel® UHD Gen12 (Intel® Xe). Offre 2 porte DisplayPort 1.4, 1 DisplayPort tramite USB‑Type‑C frontale e un eDP V1.4b onboard. Supporta tre display indipendenti fino a 2×4K + 1×FHD e dispone di M.2 Key‑M (PCIe + SATA) e di uno slot M.2 per moduli WLAN/Bluetooth (PCIe/CNVi). La USB‑C frontale supporta PowerDelivery Sink, USB 3.2 Gen1 e DisplayPort Alternate Mode (DPoC). Progettata per applicazioni Thin Client e per lo chassis compatto SMARTCASE™ S501, tutti i componenti sono qualificati per funzionamento 24/7.

Punti chiave

• Supporto per i processori Intel® Twin Lake
• Supporto DDR5‑4800 SODIMM fino a 32 GB
• Grafica Intel® UHD Gen12 guidata da Intel® Xe (24 EUs)
• Fino a 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C (DPoC) + eDP onboard
• M.2 Key‑M (PCIe + SATA) e M.2 Key‑E per WLAN/CNVi
• Progettata per funzionamento senza ventola dove applicabile

Benefici

• Continuità del ciclo di vita e manutenzione del prodotto per progetti a lungo termine
• Complete opzioni di I/O ed espansione per sistemi compatti
• Supporto tecnico e gestione aggiornamenti da Kontron
• Minore sforzo di integrazione per applicazioni Thin Client e industriali compatte

Specifiche tecniche

• Processore: Intel® Processors N‑series (varianti SoC: N100 / i3‑N305 / N355 / N150 a seconda dello SKU)
• Memoria: 1x DDR5‑4800 SODIMM fino a 32 GB, non‑ECC
• Grafica: Intel UHD Gen12 (Intel® Xe), 24 EUs
• Uscite video: Fino a 2x DisplayPort 1.4 + 1x DisplayPort via USB‑C frontale (DPoC) + eDP V1.4b (fino a 4K)
• Storage/espansione: 1x M.2 Key‑M (PCIe x1 Gen3 + SATA) per NVMe/SATA SSD; 1x M.2 Key‑E per WLAN/CNVi/Bluetooth
• USB: Diversi port USB 2.0 / USB 3.2 Gen1 / Gen2; USB‑C frontale con PD Sink e DPoC
• Ethernet: Gigabit (Realtek RTL8111H)
• Audio: Codec HD Realtek ALC256
• SATA: 1x SATA III (6 Gbit/s)
• Alimentazione: Opzioni DC‑In esterne/interne; USB‑C PD Sink (fino a 20V/100W)
• BIOS: AMI Aptio 5.x (UEFI)
• Form factor: Mini‑STX (140 × 148 mm)
• Condizioni operative: 0 °C–50 °C; 5%–85% UR
• Certificazioni: Previsto cTÜVus (IEC62368‑1), CE Classe B, UKCA, verifica FCC‑B
