Computer-on-module taglia S OSM-S i.MX8M Mini

ARM Cortex-M4ARM® Cortex A53NXP i.MX8M

Informazioni sul prodotto

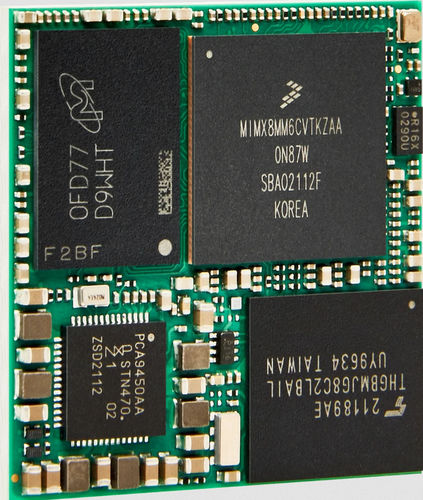

L'OSM-S i.MX8M Mini di Kontron Electronics è un System-on-Module (SoM) compatto conforme allo standard OSM. Come modulo saldabile direttamente senza connettori, supporta l'assemblaggio automatico e a basso costo nel formato OSM Size-S di 30 x 30 mm.

Prestazioni e architettura
Il modulo integra un processore NXP i.MX8M Mini con 4x Arm® Cortex®-A53 a 1,6 GHz e 1x Arm® Cortex®-M4 a 400 MHz. Le GPU 2D e 3D integrate offrono accelerazione grafica hardware e rendering HMI fluido, mentre l'architettura multicore consente l'elaborazione parallela per applicazioni embedded intensive in calcolo e elaborazione immagini.

Interfacce di comunicazione
L'OSM-S dispone di un'ampia gamma di interfacce: I/O digitali, porte seriali, PWM, due connettori SDIO, 1x Ethernet Gigabit (RGMII), 2x USB 2.0 OTG e supporto per bus I²C, SPI, UART, oltre a interfacce audio e display per integrazione multimediale e HMI.

Applicazioni e vantaggi
Progettato per progetti embedded con vincoli di spazio e consumo, il modulo unisce processori Arm® a basso consumo, grafica integrata e I/O flessibili per accelerare sviluppo e personalizzazione. Lo standard OSM e il design per saldatura diretta riducono i costi PCB e semplificano la produzione automatizzata.

Punti chiave del prodotto

• 4x Arm® Cortex®-A53 @ 1,6 GHz e 1x Arm® Cortex®-M4 @ 400 MHz
• GPU 2D e 3D integrate
• LPDDR4 fino a 4 GByte; eMMC fino a 128 GByte
• 1x Ethernet 1 Gbit/s (RGMII)
• Formato OSM Size-S 30 x 30 mm, saldabile direttamente

Dati tecnici

• CPU: NXP i.MX8M Mini (4x Arm® Cortex®-A53 @1,6 GHz + 1x Arm® Cortex®-M4 @400 MHz)
• Memoria: LPDDR4 standard 4 GByte (opzioni 1/2 GByte)
• Archiviazione: eMMC standard 32 GByte (opzioni 4–128 GByte); NOR Flash 2 MByte; EEPROM 8 kB (64 kb)
• Rete e interfacce: 1x GbE, 2x USB 2.0 OTG, 2x SDIO, 4x UART, 2x I²C, 2x SPI, 24x GPIO, 3x PWM, PCIe, SAI
• Display/Camera: MIPI DSI (4-lane) fino a 1920x1080@60fps; MIPI CSI (4-lane)
• Alimentazione e ambiente: 5 V DC ±5%; tensione I/O 1.8 V (opzione 3.3 V); Linux tipico < 1 W, max < 3.5 W; funzionamento -25 °C a +85 °C
• Sicurezza e OS: HAB Secure Boot, TrustZone, TRNG, RSA, AES, SHA; Embedded Linux (Yocto)
• Meccanica: OSM Size-S 30 x 30 mm; footprint 332 pin (RM 1.25 mm)
