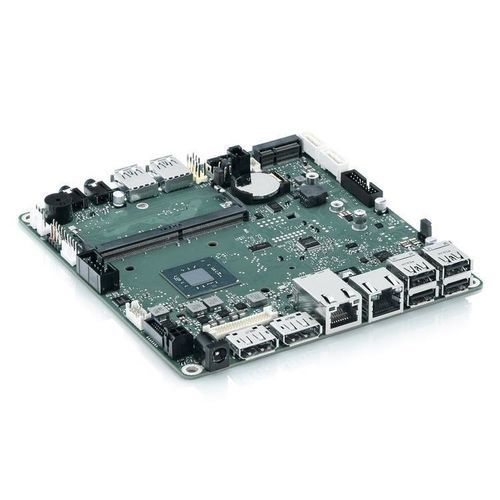

Scheda madre mSTX D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

Panoramica del prodotto
La scheda madre industriale D3544‑S mSTX supporta i processori Intel® Celeron® J4005/J4105 e Intel® Pentium® Silver J5005. In formato Mini‑STX fornisce prestazioni grafiche integrate con due uscite DisplayPort in grado di pilotare display fino a 4K. Progettata per funzionamento continuo 24/7, dispone di un intervallo di temperatura operativa esteso da 0°C a 60°C ed è ottimizzata per applicazioni a basso consumo e senza ventola. Include slot M.2 per SSD e WLAN, watchdog hardware, GPIO e ingresso DC WideRange per integrazione di alimentazione flessibile.

Punti salienti

• Dual DisplayPort V1.2a, supporto LVDS e eDP
• Slot M.2 SSD e M.2 WLAN integrati
• Watchdog hardware e GPIO
• Ingresso WideRange DC (8V–24V)
• Progettata per funzionamento senza ventola / raffreddamento passivo

Vantaggi

• Disponibilità a lungo termine e gestione del ciclo di vita per installazioni industriali
• Formato Mini‑STX compatto per sistemi con spazio limitato
• Espansione flessibile (storage e wireless) tramite i socket M.2 integrati
• Funzionamento affidabile in ampi intervalli di temperatura per uso continuo
• Ridotto costo totale di proprietà grazie all'efficienza energetica e alle funzionalità integrate

Dati tecnici (riassunto)
Processore: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
Chipset: SoC
Memoria: 1x DDR4 2400 SO‑DIMM, fino a 16 GB
Grafica: Intel® UHD Graphics 600/605 integrata
Display: 2x DisplayPort V1.2a (fino a 4K)

Specifiche tecniche

• Form factor: Mini‑STX (mSTX, 140 x 148 mm)
• Processori supportati: Intel® Celeron® J4005, J4105; Intel® Pentium® Silver J5005
• Tipo di chipset: SoC (System on Chip)
• Memoria: 1x DDR4 SO‑DIMM 2400, fino a 16 GB
• Controller grafico: Intel® UHD Graphics 600/605 integrato
• Interfacce display: 2x DP V1.2a; LVDS e eDP supportati
• Espansione storage: socket M.2 Key B (2242/2260/2280), PCIe/SATA
• Espansione wireless: M.2 Key E (2230) per WLAN
• Interfacce: GPIO (header 8 bit), watchdog hardware
• Ingresso alimentazione: WideRange DC 8V–24V (DC‑In esterno/interno)
• Raffreddamento: Progettata per funzionamento senza ventola / raffreddamento passivo
• Condizioni operative: 0°C a 60°C, 5%–85% UR
• Disponibilità: Progettata per funzionamento 24/7
• Varianti: D3544‑S1 (J4005 dual‑core), D3544‑S2 (J4105 quad‑core), D3544‑S3 (J5005 quad‑core)
• BIOS: AMI Aptio 5.x (UEFI)
• Sistemi operativi: Windows 10, Linux‑64
• Certificazioni: cTÜVus (IEC62368‑1) su richiesta, CE Classe B, FCC‑B verificato
