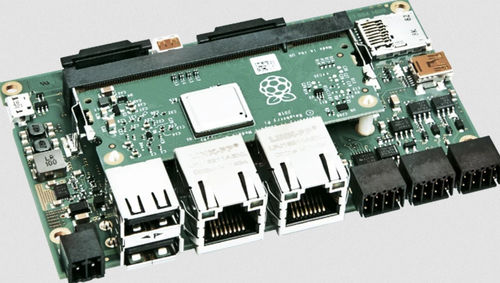

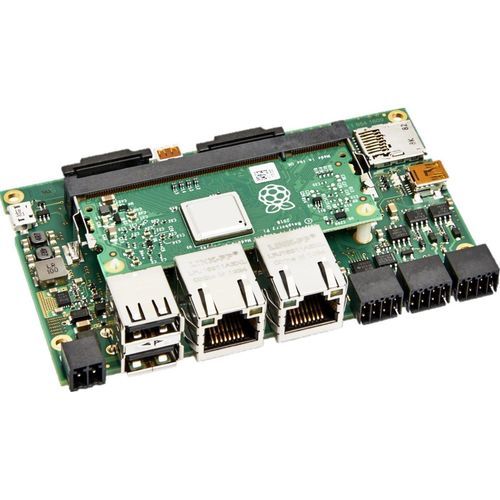

Computer monoscheda BTX BL Pi-Tron CM3+

Arm® Cortex®-A53 Quad-corescheda micro SDLinux

Panoramica
Il BL Pi-Tron CM3+ di Kontron Electronics è una scheda base industriale basata sul Compute Module CM3+ di Raspberry Pi, progettata per l'integrazione con CODESYS (IEC 61131-3). Interfacce aperte e funzioni di sicurezza moderne consentono lo scambio sicuro dei dati in reti IIoT e scenari Industry 4.0, con manutenzione facilitata dal supporto della community Raspberry Pi.

Prestazioni e architettura
Dotata di Broadcom BCM2837B0 (4x ARM® Cortex®-A53 @ 1,2 GHz), la scheda offre 1 GB di RAM LPDDR2, eMMC opzionale fino a 32 GB, 2 kB di FRAM e un motore video 3D. L'architettura modulare favorisce la scalabilità dal prototipo alla produzione di serie e l'integrazione di moduli I/O multifunzione per applicazioni di automazione complesse.

Interfacce di comunicazione
Un set completo di interfacce industriali rende la scheda idonea come gateway, data logger o controller HMI. Connessioni disponibili: Ethernet, USB, bus seriali multipli, CAN e GPIO con supporto per UART, I2C, SPI e PWM. Segnalazione robusta e I/O isolati assicurano funzionamento affidabile in ambienti industriali.

Aree di applicazione e vantaggi
Il BL Pi-Tron CM3+ è indicato per interfacce uomo-macchina (HMI), comunicazione industriale, applicazioni M2M, automazione edificio/casa, terminali POS, infotainment e sistemi embedded mobili. Rapid prototyping, compatibilità open-source e supporto CODESYS riducono i tempi di sviluppo e consentono soluzioni di serie economicamente vantaggiose. Sono possibili adattamenti su richiesta per ottimizzare ingombro e costi di produzione.

Punti salienti

• Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @ 1,2 GHz
• 1 GB LPDDR2 RAM
• Fino a 32 GB eMMC (opzionale)
• FRAM 2 kB (16 kbit)
• Motore video 3D integrato
• Integrazione CODESYS per sviluppo PLC (IEC 61131-3)
• Interfacce aperte e funzioni di sicurezza moderne per IIoT

Dati tecnici
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1,2 GHz, 3D Video Engine
RAM LPDDR2: 1 GB
eMMC: fino a 32 GB opzionale; variante Lite 8 GB (le versioni con eMMC non includono lo slot microSD)
SD CARD: Compute Module CM3+ Lite — 1x slot microSD per OS
FRAM: 2 kB
Ethernet: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/O: 28x GPIO; fino a 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4-bit)
DIO: 4x (24 V / fino a 800 mA)
Seriale: 1x RS232, 1x RS485
CAN: 1x CAN 2.0B
Display: 1x DSI 2-lane; 1x Micro-HDMI 1.3a (fino a 1080p @30fps)
Touch: I²C
Camera: 1x CSI 2-lane (MIPI)
Alimentazione: 24 V DC ±20 %
Consumo: 3,4 W … 9,6 W (senza periferiche)
Temperatura di esercizio: 0 °C … +55 °C (senza condensa)
OS: Raspbian Linux (non preinstallato)
Form factor: 105,5 x 67 mm
RTC: su baseboard (CR1220)
Debug: 1x console
Espansione: header GPIO Raspberry Pi a 40 pin

Caratteristiche / Specifiche tecniche

• Modello: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0, 4x ARM® Cortex®-A53 @1,2 GHz con 3D Video Engine
• RAM: 1 GB LPDDR2
• eMMC: fino a 32 GB opzionale; Lite 8 GB
• Supporto SD: Compute Module CM3+ Lite con 1x microSD per OS
• FRAM: 2 kB (16 kbit)
• Ecosistema software: supporto community Raspberry Pi; compatibile Raspbian
• Sviluppo: ottimizzato per CODESYS (IEC 61131-3)
• Applicazioni: HMI, comunicazione industriale, M2M, automazione, POS, infotainment, sistemi mobili
• Pronto per l'industria: interfacce aperte, funzioni di sicurezza, connettività robusta
• Meccanica / termica: design industriale con raffreddamento integrato e chassis robusto
