Scheda CPU CompactPCI BL STM32MP157

ARM Cortexscheda micro SDHDMI

Informazioni sul prodotto

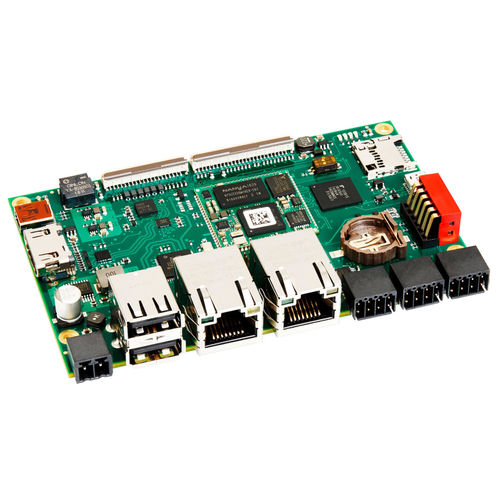

La scheda CPU BL STM32 MP157 di Kontron Electronics è una piattaforma embedded per applicazioni industriali professionali. Integra il processore STM32MP157A, opzioni di memoria scalabili e un'ampia gamma di interfacce, con Embedded Linux preinstallato per semplificare l'integrazione in sistemi di controllo, visualizzazione e comunicazione per progetti IoT e Industry 4.0.

Prestazioni e architettura
La scheda è basata su STM32MP157A: 2x Arm® Cortex®-A7 fino a 650 MHz per le attività applicative e 1x Arm® Cortex®-M4 @200 MHz per il tempo reale. Memoria standard: 512 MB DDR3 RAM e 512 MB NAND Flash; eMMC a bordo (4 GB standard, opzioni fino a 64 GB) e slot microSD per lo storage scalabile. Il fattore di forma compatto agevola l'integrazione nei sistemi.

Interfacce di comunicazione
Uscite video: HDMI, LVDS e RGB. Supporto touchscreen tramite I²C e USB. La scheda dispone inoltre di interfacce industriali comuni per il collegamento di moduli e periferiche.

Aree di applicazione e vantaggi
Applicazioni tipiche: controllo industriale, HMI/MMI, soluzioni di comunicazione, visualizzazione e applicazioni IoT / Industry 4.0. La combinazione di molteplici interfacce, formato compatto e Embedded Linux preinstallato riduce i tempi di integrazione e gli sforzi di sviluppo.

Punti salienti

• STM32MP157A, 2x Arm® Cortex®-A7 @650 MHz
• 512 MB RAM, 512 MB NAND, fino a 64 GB eMMC, slot microSD
• HDMI, LVDS, RGB; supporto touch I²C e USB

Dati tecnici

• CPU: STM32MP157A (2x Cortex-A7 @650 MHz; 1x Cortex-M4 @200 MHz)
• RAM: 512 MB DDR3 (opzione: 256 MB)
• NAND-Flash: 512 MB (opzione: 256 MB); NOR-Flash: 2 MB
• eMMC: 4 GB (opzioni: 8 GB / 64 GB); slot microSD
• Display: HDMI, LVDS, RGB; Touch: I²C, USB
• Ethernet: 2x 10/100 Mbit/s; USB: 2x Host, 1x OTG
• Seriale: 1x RS232, 1x RS485; CAN: 1x CAN FD
• DIO/AIO: 2x DIO (24 V / fino a 800 mA); 2x ingressi analogici (0...24 V)
• Alimentazione: 24 V DC ±20 %; Consumo: Linux < 2,5 W
• Temperatura d'esercizio: 0 °C…+55 °C; Fattore di forma: 105,5 x 67 mm
• SO: Embedded Linux (Yocto); Sicurezza: TrustZone, SHA-256, HMAC, RNG, supporto secure boot
