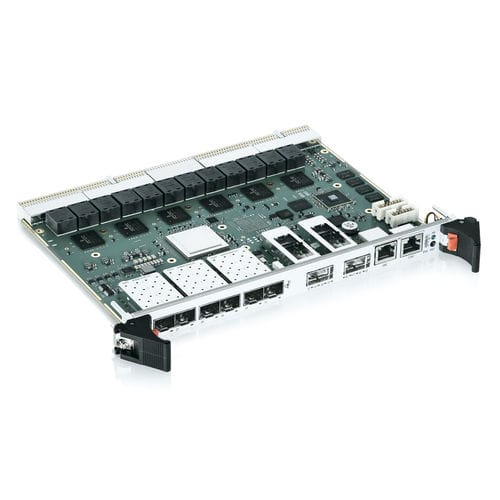

Scheda switch Ethernet gestibile CP6940

24 porteEthernetdi livello 2

Panoramica del prodotto
Il CP6940 è uno switch Ethernet 1/10/40 Gigabit completamente gestito per sistemi embedded 6U CompactPCI® e VME. Progettato per programmi a lungo termine e ambienti severi, supporta un intervallo di temperatura esteso ed è adatto a server multi‑CPU ad alte prestazioni nei settori aerospaziale, difesa e reti industriali. Progettazione e produzione in Europa da Kontron.

Compatibilità e progettazione
CP6940 è il successore dei modelli CP6924 e CP6930 e rispetta gli standard PICMG 2.16 e VITA 31.1. Il progetto integra la tecnologia Broadcom single‑chip con un microcontrollore QorIQ® ad alte prestazioni per separare il piano dati dalle attività di gestione.

Capacità principali

• Switching Layer 2 e Layer 3 completamente gestito (1/10/40 GbE)
• Più opzioni di uplink: QSFP+, SFP+, SFP, RJ45
• 24 link fabric estesi per backplane/RTM (PICMG2.16 / VITA31.1)
• Buffer pacchetto integrato da 4 MByte con MMU intelligente per raffiche multicast
• Supporto hot-swap, IPMI, SNMP, test integrati e funzioni di manutenzione

Prestazioni e architettura
Architettura non‑bloccante con inoltro a velocità di linea per tutte le dimensioni di pacchetto. Allocazione dinamica della memoria e assorbimento delle raffiche tramite MMU ottimizzano il throughput multicast. CPU di gestione separata evita limitazioni e consente aggiornamenti firmware e ampliamenti TSN.

Gestione e funzioni di rete
Gestione completa: SNMP, CLI (Telnet/SSH), gestione in‑band e out‑of‑band (Ethernet/RS232), IPMI. Instradamento e commutazione: IPv4 (IPv6 opzionale), OSPF, RIP, VRRP, instradamento statico, VLAN, LAG (802.3ad), QoS (802.1p), varianti Spanning Tree (STP, RSTP, MSTP, PVST, RPVST), BFD, forwarding multicast e sincronizzazione oraria (802.1AS).

Inclusi / elementi notevoli

• Supporto QSFP+ (40G o 4×10G) e moduli SFP+ multi‑rate (1/2.5/5/10G)
• Uplink frontali: RJ45 e SFP 1G
• Supporto Rear Transition Module: CP-RIO6-923

Specifiche (sintesi)
Modello: CP6940
Form factor: 6U CompactPCI® / VME, 4HP singolo slot
Interfaccia fabric: PICMG2.16, VITA31.1
Porte: opzioni 40G (QSFP+) o 1/10G (SFP+/SFP), 24× 10/100/1000 Base‑T sul backplane/RTM
Buffer pacchetto: 4 MByte integrato
Consumo: max. 60 W
Dimensioni (A x L): 233.5 mm x 160 mm
Raffreddamento: raffreddamento ad aria forzata
Temperatura operativa: -40°C a +70°C (testo prodotto: fino a +85°C a seconda della configurazione)
MTBF: 138.000 h @ 30°C (MIL‑HDBK‑217 FN2)
Supporto RTM: CP-RIO6-923

Note
Progettazione e produzione in Europa. Versione L2-only disponibile per ambienti standard.

Caratteristiche / specifiche tecniche

• Modello: CP6940
• Funzione: switch 1/10/40 GbE Layer 2/3, completamente gestito
• Tecnologia switch: Broadcom single‑chip + microcontrollore QorIQ®
• Ottimizzato per multicast con MMU intelligente
• Gestione: SNMP, CLI, IPMI V1.5, in‑band/out‑of‑band, RS232
• Protocolli: IPv4/IPv6 (opzionale), OSPF, RIP, VRRP, instradamento statico, VLAN, LAG, QoS, varianti STP, BFD
• Ambiente: VITA 47 classe EAC6 V2; -40°C a +70°C
• Alimentazione: max. 60 W
• Raffreddamento: aria forzata
• Dimensioni: 233.5 mm x 160 mm
• RTM / estensioni: supporto CP-RIO6-923
