Alimentatore elettrico 3U VPX340

DC/DCregolatoa multiple uscite

Panoramica
Le alimentazioni VPX WIENER sono convertitori monostadio COTS raffreddati per conduzione, progettati secondo la specifica VITA 62.0 e integrabili in chassis VPX standard conformi all'ingombro VITA 46.0. La serie VPX340 eroga fino a 400 W con elevata efficienza e ampia gamma di ingresso, ed è testata secondo profili MIL-STD per applicazioni aeronautiche e ambienti severi. Il controllo integrato fornisce monitoraggio tramite I²C e interfaccia Micro-USB per integrazione di sistema e aggiornamenti firmware.

Caratteristiche principali

• Alimentazione VPX COTS raffreddata per conduzione, idonea per sistemi avionici e applicazioni rugged
• Conforme a VITA 62.0; compatibile con l'ingombro VITA 46.0 standard (3U x 4HP)
• Convertitore monostadio ad alta efficienza; ampio intervallo di ingresso DC (15–40 V)
• Testata secondo MIL-STD-461, MIL-STD-704, MIL-STD-1275 e MIL-STD-810 per ambienti gravosi
• Microcontrollore integrato con monitoraggio I²C e comunicazione/aggiornamento via Micro-USB

Varianti (esempi)

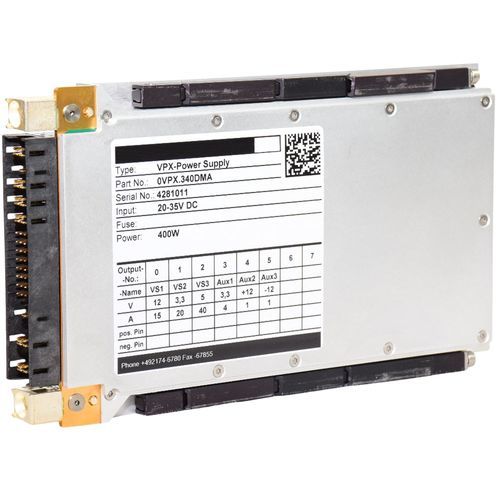

• VPX340DMA — alimentatore VPX VITA 62 da 400 W; testato MIL-STD-461, -704, -1275; rivestimento conformal acrilico standard; ingresso 28 V DC. Uscite d'esempio: VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A.
• VPX340DMAP — stessa configurazione elettrica con rivestimento Parylene (non RoHS); ingresso 28 V DC; stessi profili di test MIL-STD.

Dati tecnici (tabella)
Conformità: specifica VITA 62; test di conformità MIL-STD-461, MIL-STD-704, MIL-STD-1275 (secondo VITA 62, par. 3.2.1); test di ruggedizzazione MIL-STD-810; rivestimento conformal acrilico standard (altri rivestimenti su richiesta).
Potenza & Efficienza: fino a 400 W; efficienza fino al 90% (≈87% a pieno carico 400 W). Ingresso: 15 V … 40 V DC (tipico 28 V DC); protezione inversione polarità.
Funzioni di protezione: protezioni controllate da rilevamento di tensione: sovratensione, sottotensione, sovracorrente e sovratemperatura.
Gestione & Controllo: controllo tramite microcontrollore; bus I²C per monitoraggio stato, tensioni/correnti ingressi e uscite e temperature; connettore Micro-USB per comunicazione e aggiornamenti firmware.
Meccanica: 100,0 mm x 168,5 mm x 19,56 mm; massa 0,60 kg.

Specifiche tecniche

• Formato: alimentatore VITA 62 VPX, compatibile con ingombro VITA 46.0 (3U x 4HP)
• Potenza in uscita: 400 W (classe media)
• Efficienza: fino al 90% (≈87% a 400 W)
• Intervallo di ingresso: 15 V a 40 V DC; riferimento tipico 28 V DC
• Esempi di uscite (variante): VS1 [+12V] 15 A; VS2 [+3.3V] 20 A; VS3 [+5V] 40 A; Vaux1 [+12V] 1 A; Vaux2 [-12V] 1 A; Vaux3 [+3.3V] 4 A
• Protezioni: OVP, UVP, OCP, OTP; protezione contro inversione polarità
• Norme / Ruggedizzazione: conformità VITA 62; test MIL-STD-461, MIL-STD-704, MIL-STD-1275; test MIL-STD-810; rivestimento conformal (acrilico standard; altri rivestimenti su richiesta)
• Monitoraggio & comunicazione: microcontrollore integrato; monitoraggio via I²C; Micro-USB per comunicazione e aggiornamenti
• Raffreddamento: raffreddamento per conduzione per integrazione in chassis VPX
• Dimensioni & massa: 100,0 mm x 168,5 mm x 19,56 mm; 0,60 kg
