Modulo I/O digitale CP-RIO6-001

RS-232USBEthernet gigabit

Panoramica

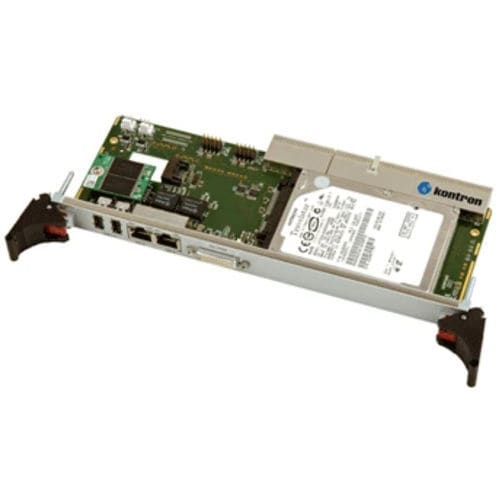

Il CP-RIO6-001 è un modulo Rear I/O 4HP progettato per schede processore 6U CompactPCI CP6002, CP6003, CP6004, CP6005 e CP6006. Conforme al RTM pinout proprietario Kontron rev 1.11, offre accesso posteriore a USB, Ethernet, interfacce seriali, uscite video DVI-D/HDMI, connettore USB Flash e connessioni SATA. Alcune versioni prevedono uno slot per HDD/SSD SATA da 2,5".

Versioni disponibili

• Versione 1: Socket per disco 2,5" HDD/SSD. Pannello posteriore: 1x DVI/HDMI, 2x USB, 2x Ethernet.
• Versione 2: Senza socket per disco. Pannello posteriore: 2x DVI/HDMI, 2x USB, 2x Ethernet.
• Versione 3: Socket per disco 2,5" HDD/SSD. Pannello posteriore: VGA, 2x USB, 2x Ethernet.

Variante prevista
Pianificata variante: modulo di transizione posteriore con uscite triple-display. Pannello posteriore: VGA + 2x DVI/HDMI, 2x USB, 2x Ethernet. Questa variante non include il socket per HDD/SSD da 2,5".

Dati tecnici
Mouse: n/a
Tastiera: n/a
SATA: 2x connettori SATA
Seriale: 1x RS232, 1x RS422 su header
Uscita video: 1x DVI-D/HDMI (opzionalmente 2x DVI-D/HDMI o 1x VGA a seconda della versione)
USB: porte USB posteriori e supporto USB Flash
Ethernet: 2x GbE (RJ45) sul pannello posteriore (a seconda della versione)

Caratteristiche / specifiche

• Form factor: modulo Rear I/O 4HP per schede processore 6U CompactPCI (compatibile CP6002–CP6006)
• Conformità RTM: RTM pinout proprietario Kontron rev 1.11
• Archiviazione: socket opzionale per HDD/SSD 2,5" su versioni selezionate; 2x connettori SATA
• Interfacce seriali: 1x RS232 e 1x RS422 tramite header
• Uscite video: DVI-D/HDMI standard; alcune versioni/opzioni offrono doppio DVI-D/HDMI, VGA o triple-display tramite modulo di transizione previsto
• I/O: porte USB e supporto USB Flash, 2x porte Ethernet sul pannello posteriore (dipende dalla versione)
• Le configurazioni del pannello posteriore variano in base alla versione — consultare Versioni disponibili per i set di connettori
