Scheda madre mSTX D3714-V/R mSTX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded R1000

Panoramica

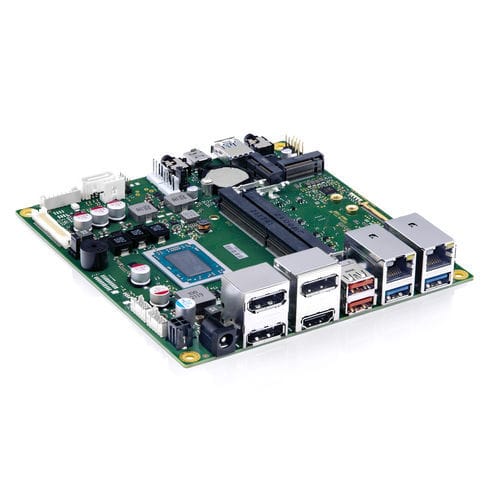

La scheda madre industriale D3714-V/R mSTX (Mini-STX, 140 x 148 mm) supporta i SoC AMD Ryzen™ Embedded V1000 e R1000 con grafica integrata AMD Radeon™ Vega. È progettata per applicazioni compatte con elevate esigenze grafiche, come gaming da casinò, display medicali, thin client e PC industriali ultra-compatti. La scheda offre più uscite video e può pilotare fino a quattro display 4K indipendenti a seconda della versione.

Punti chiave

• Grafica AMD Radeon™ Vega integrata (nel SoC)
• Fino a 3x DisplayPort v1.4 più HDMI v2.0b ed eDP integrato
• LVDS a doppio canale 24 bit per display legacy
• Supporto per funzionamento senza ventola (a seconda della configurazione)
• Supporto M.2 Key-M (SSD NVMe) e M.2 Key-E (WLAN/BT)

Vantaggi

• Fattore di forma Mini-STX compatto per sistemi con spazio limitato
• Molteplici opzioni di visualizzazione ad alta risoluzione per applicazioni di visualizzazione
• Espansione flessibile di storage e connettività wireless tramite M.2
• Ampio supporto OS (Windows 10, Linux 64-bit) e funzionalità BIOS standard
• Intervalli operativi industriali e certificazioni comuni per il deployment

Specifiche tecniche

• Processore: AMD Ryzen™ Embedded V1605B (V1000); AMD Embedded R1102G, R1305G (R1000)
• Chipset: SoC
• Memoria principale: 2x DDR4-2400 SO-DIMM, fino a 32 GB
• Controller grafico: AMD Radeon™ Vega integrata
• Uscite video: Fino a 3x DisplayPort (DP++ / DPP) v1.4, 1x HDMI v2.0b, 1x eDP integrato (v1.4, 4K), 1x LVDS doppio canale 24 bit (segnali condivisi)
• Combinazioni di display supportate (per versione): D3714-V2: 2x DPP + 1x LVDS + 1x eDP; 3x DPP + 1x LVDS; 2x DPP + 1x HDMI + 1x eDP; 3x DPP + 1x HDMI. D3714-R2: 1x DPP + 1x LVDS + 1x eDP; 2x DPP + 1x LVDS; 1x DPP + 1x HDMI + 1x eDP; 2x DPP + 1x HDMI. D3714-R1: 1x LVDS + 1x eDP; 1x DPP + 1x LVDS; 1x HDMI + 1x eDP; 1x DPP + 1x HDMI
• Audio: Realtek ALC256, audio HD 5.1
• Ethernet: Intel® i210 + Realtek RTL8111H Gigabit Ethernet
• USB: Header 2x USB2.0; posteriori 2x USB 3.2 Gen1 + 2x USB 3.2 Gen2; frontali 1x USB 3.2 Gen1 + 1x USB 3.2 Gen1 Type-C
• Seriale & I/O: 1x RS232 (header), 1x RS232/422/485 (header), GPIO (header)
• SATA e storage: 1x SATA III (6 Gbit/s); 1x M.2 PCIe x4 Key-M (2230/2242/2280)
• M.2 WLAN/BT: Key-E 2230 (PCIe x1 Gen3 + USB2.0)
• Alimentazione: DC-In esterno/interno (presa DC / Micro-Fit 4 pin). Tensione d'ingresso: 12 V o 19–28 V (correnti/potenze max secondo connettore)
• BIOS: AMI Aptio 5.x (UEFI); Watchdog: watchdog HW a 3 livelli; RTC: integrato
• Raffreddamento: D3714-V2: 2x ventola PWM (CPU/Sistema); D3714-Rx: 1x ventola PWM (CPU) — supporto per configurazioni senza ventola in base a SoC e progetto termico
• Sistemi operativi: Windows 10, Linux (64-bit)
• Dimensioni meccaniche: Mini-STX 140 x 148 mm
• Condizioni operative: Temperatura -10 °C a 60 °C; Umidità 5%–85% RH
• Certificazioni: CE Classe B, FCC-B, cTÜVus (IEC62368-1)
