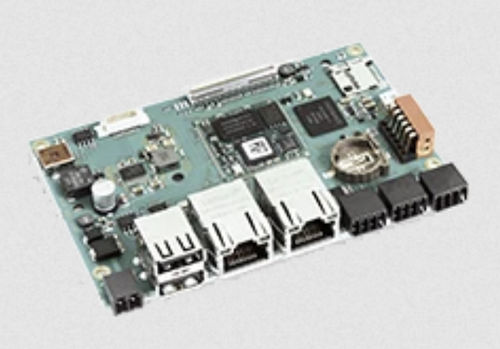

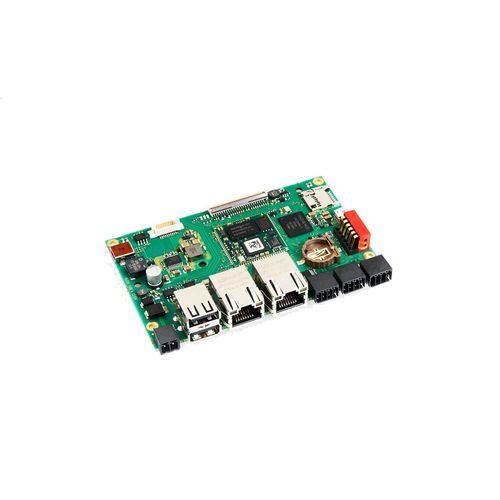

Computer monoscheda BTX BL i.MX6ULL/UL

i.MX 6NXP i.MX6scheda micro SD

Informazioni sul prodotto
La BL i.MX6ULL/UL di Kontron Electronics è una scheda CPU modulare progettata per applicazioni embedded industriali. È fornita con un'immagine Embedded Linux preinstallata e una toolchain Linux liberamente disponibile, permettendo una rapida messa in servizio e uno sviluppo efficiente. La famiglia mantiene un design hardware coerente offrendo più varianti di modulo processore per garantire disponibilità a lungo termine.

Prestazioni e architettura
La scheda è disponibile con NXP i.MX6ULL (1x Arm® Cortex®-A7 @800 MHz) o i.MX6UL (1x Arm® Cortex®-A7 @528 MHz). Le configurazioni di memoria standard includono 512 MB DDR3 RAM e 512 MB NAND, con opzioni eMMC da 4 GB a 64 GB e uno slot microSD per memorizzazione aggiuntiva. Il progetto semplifica l'interfacciamento DDR3 e supporta vari bus periferici per ridurre la complessità di sviluppo.

Interfacce di comunicazione
La BL i.MX6ULL/UL offre I/O industriali e supporto display: interfaccia LCD RGB, supporto touch I²C e USB, Ethernet, porte USB Host e OTG, porte seriali (RS232/RS485), CAN 2.0B, I/O digitali e analogici e connettori di espansione per personalizzazioni. Queste interfacce permettono l'integrazione in diversi ambienti di sistema.

Ambiti di applicazione e vantaggi
Adatta per gateway IoT, controller Industry 4.0, dispositivi medicali e apparecchiature di comunicazione che richiedono controller embedded compatti e a basso consumo. L'approccio modulare e le opzioni di memoria scalabili riducono la complessità della distinta base, accorciano i cicli di sviluppo e facilitano la gestione delle varianti. Embedded Linux e la toolchain fornita supportano uno sviluppo software flessibile e senza licenze aggiuntive.

Punti salienti

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM, 512 MB NAND, eMMC fino a 64 GB, slot microSD
• Interfaccia LCD: RGB, I²C / touch USB

Dati tecnici

• CPU: UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz; ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM: 512 MByte (opzione: 256 MByte)
• NAND-Flash: 512 MByte (opzione: 256 MByte)
• NOR-FLASH: 1 MByte
• eMMC: 4 GByte (opzione: 8–64 GByte)
• microSD: 1x slot micro-SD
• NV Memory: 8 kByte nvSRAM
• Ethernet: 2x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• Serial: 1x RS232, 1x RS485
• CAN: 1x CAN 2.0B
• DIO/AIO: 2x DIO (24 V / fino a 800 mA), 2x AIN (0..24 V)
• Display: RGB 24 bit fino a 1366 x 768 @60fps
• Touch: I²C e USB
• Alimentazione: 24 V DC ±20 %, consumo con Linux <1.5 W
• Temperatura operativa: 0 °C … +55 °C
• OS: Embedded Linux (Yocto)
• Formato: 105.5 x 67 mm
• RTC: accuratezza 5 ppm, buffer CR1220
• Debug: 1x console
• Connettori di espansione: 2x USB, 1x I²C (opzione: SPI invece di nvSRAM)
• Audio: 1x buzzer
• Sicurezza (varia per variante): Secure Boot, RNG/TRNG, AES-128, acceleratori crittografici, storage sicuro, debug sicuro, OTP
