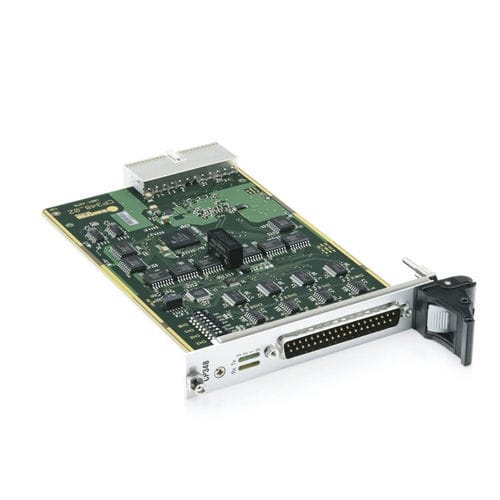

Scheda controllore di comunicazione multicanale CP348

CompactPCIserieRS-232

Panoramica
CP348 è una scheda controller seriale quad 3U CompactPCI progettata per applicazioni plug & play. Basata sul Quad UART a basso consumo Exar XR17V354, fornisce quattro canali seriali indipendenti configurabili per canale in RS232, RS422 (full duplex) o RS485 (half duplex). Disponibile nelle versioni per temperatura standard e estesa.

Punti salienti

• Exar XR17V354 Quad UART, compatibile 16550 UART
• Configurazione per canale: RS232, RS422 (full duplex), RS485 (half duplex)
• Isolamento 2 kV tra I/O e sistema
• Connettore frontale DSUB a 37 pin; cavo adattatore DSUB37 a 4× DSUB9 disponibile
• Connettori e API compatibili con CP347 (richiesto aggiornamento driver)
• Supporto OS: Windows 10, Linux, VxWorks; altri OS su richiesta

Informazioni sul prodotto
La CP348 implementa quattro canali seriali gestiti in modo indipendente ed è compatibile con 16550 UART. Ogni canale può essere configurato singolarmente per RS232, RS422 o RS485. La scheda utilizza un connettore frontale DSUB a 37 pin e offre isolamento di 2 kV tra I/O e sistema host. Un cavo adattatore DSUB37 a 4× DSUB9 è disponibile come accessorio. I connettori e l'API della CP348 sono compatibili con CP347; la migrazione richiede un aggiornamento del driver.

Dati tecnici
Controller: Quad UART XR17V354
Caratteristiche: compatibile 16550 UART
Canali: 4 controllati indipendentemente
Funzione: RS232, RS422, RS485 (configurabile per canale)
Frontale: connettore DSUB a 37 pin
Isolamento: 2 kV tra I/O e sistema
Supporto OS: Windows 10, Linux, VxWorks; altri OS su richiesta
Accessori: cavo adattatore DSUB37 a 4× DSUB9
Disponibilità: versioni per temperatura standard e estesa

Caratteristiche / specifiche tecniche

• Controller: Exar XR17V354 (Quad UART)
• Compatibilità UART: compatibile 16550
• Numero di canali: 4 canali seriali indipendenti
• Interfacce supportate: RS232; RS422 (full duplex); RS485 (half duplex) — configurabile per canale
• Connettore frontale: DSUB 37 pin (DSUB37)
• Isolamento: 2 kV tra I/O e sistema
• Supporto OS: Windows 10, Linux, VxWorks; altri OS su richiesta
• Compatibilità: connettori e API compatibili con CP347 (richiesto aggiornamento driver)
• Accessorio: cavo adattatore DSUB37 a 4× DSUB9 disponibile
• Varianti: versioni standard e per temperatura estesa
