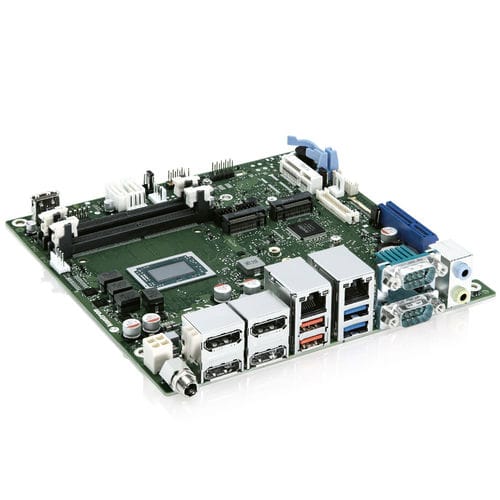

Scheda madre mini-ITX D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

Panoramica del prodotto
La scheda madre industriale Mini-ITX D3713-V/R mITX supporta i processori AMD Ryzen™ Embedded V1000 e R1000 con grafica integrata AMD Radeon™ Vega. È progettata per applicazioni embedded e industriali con elevate esigenze grafiche, come gaming da casinò, display medicali, thin client e PC industriali, e può pilotare fino a quattro display 4K indipendenti a seconda della variante di processore scelta.

Punti chiave

• Grafica AMD Radeon™ Vega integrata (SoC)
• Fino a 4x DisplayPort V1.4 (incl. DP++) e 1x eDP V1.4 (supporto 4K)
• LVDS dual-channel 24-bit onboard
• Ottimizzata per funzionamento senza ventola
• Supporto per M.2 Key-B, M.2 Key-M e Mini-PCI Express®

Vantaggi per gli OEM

• Ampia gamma di SKU CPU per adattare prestazioni e consumi
• Ciclo di vita prodotto esteso e supporto manutentivo
• Opzioni complete di I/O e espansione per personalizzazione
• Supporto tecnico e strumenti di integrazione per ridurre il time-to-market
• Piattaforma costo-efficiente per sistemi embedded multi-display

Display e grafica

• Grafica AMD Radeon™ Vega integrata nel SoC
• Fino a 4x DP V1.4 (2x DP++ possibile) e 1x eDP V1.4 compatibile 4K
• 1x LVDS dual-channel 24-bit per pannelli legacy
• Combinazioni di display supportate variabili a seconda delle serie V e R (fino a quattro display indipendenti)

Storage ed espansione

• Supporto M.2 Key-B e M.2 Key-M (varianti NVMe/SATA)
• Socket Mini-PCI Express® e linee PCIe per moduli wireless o I/O

Piattaforma e processori
Supporta le famiglie AMD Ryzen™ Embedded V1000 e R1000 con più SKU disponibili (V1202B, V1605B, V1807B, R1102G, R1305G, R1606G) per coprire diverse esigenze di prestazioni CPU/GPU e TDP.

Specifiche tecniche

• Processori: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• Chipset: SoC
• Memoria: 2x DDR4-3200 SO-DIMM, fino a 32 GB
• Controller grafico: AMD Radeon™ Vega integrata
• Interfacce display: Fino a 4x DisplayPort 1.4 (incl. DP++), 1x eDP V1.4 (4K), 1x LVDS dual-channel 24-bit
• Audio: Realtek ALC256, audio HD 5.1
• Ethernet: 1x Intel® i210LM (GbE), 1x Realtek RTL8111H
• USB: Porte e header USB 3.2 Gen1/Gen2 e header USB 2.0
• Seriale: 1x RS232/422/485, 3x RS232 (2x via header)
• GPIO: Disponibile via header
• SATA: 2x SATA III (6 Gbit/s)
• Espansione: 1x M.2 PCIe x2 (Key-M 2230/2242/2280), 1x M.2 PCIe x4 (Key-B 2242/2252/2260/2280), 1x Mini-PCIe (half/full), PCIe x4 Gen3
• Alimentazione: DC-In esterno/interno 8–34 V (jack DC / 4-pin)
• Tensione di ingresso: DC 8 V–34 V (max. 10 A / max. 125 W)
• BIOS: AMI Aptio 5.x (UEFI)
• Watchdog: Watchdog hardware a 2 livelli (BIOS/OS)
• RTC: Integrato
• Raffreddamento: Progettata per funzionamento senza ventola; supporta 2 ventole PWM se è richiesto raffreddamento attivo
• Sistemi operativi: Microsoft Windows 10, Linux 64-bit
• Meccanica: Mini-ITX 170 x 170 mm (6.7" x 6.7")
• Umidità operativa: 5%–85%
• Certificazioni: CE Classe B, FCC-B verificato; cTÜVus secondo IEC62368-1
