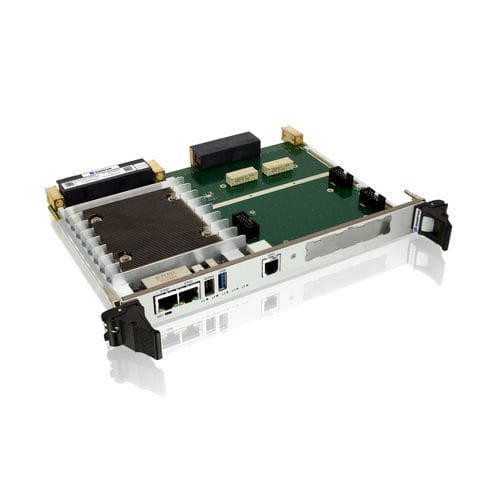

Computer monoscheda VPX VX6124

NXP QorIQ™ARMARM® Cortex™ A72 Quad Core

Panoramica del prodotto
Il VX6124 è un nodo di calcolo 6U OpenVPX ARM A72 basato sul SoC NXP QorIQ Layerscape LX2160A. È progettato per architetture HPEC che richiedono piani dati ad ampia larghezza di banda, funzionalità di sicurezza digitale e distribuzioni a lungo termine in ambienti gravosi.

Punti salienti

• Prestazioni 200k+ DMIPS con envelope di potenza SBC da 30 W
• NXP QorIQ Layerscape LX2160A: 16 core ARM A72 @ 2,0 GHz
• Fino a 32 GB DDR4 con ECC (configurazione tipica: 16 GB dual-channel)
• Piano dati 40G BaseKR4 e piano di controllo 10G BaseKR
• Supporto Arm TrustZone e Kontron AppProtect per la sicurezza di piattaforma
• Progettazione air-cooled ottimizzata per Kontron XMC-GPU91 Radeon™ E9171 (aggiunge ~1,2 TFlops)
• Supporto di espansione XMC e opzioni veicolo di test compatibili SOSA

Specifiche tecniche

• Modello: VX6124 — nodo di calcolo 6U OpenVPX ARM A72
• Processore: NXP QorIQ Layerscape LX2160A, 16 core, 30 W TDP
• Cache: 8 MB
• Memoria: fino a 32 GB DDR4 (ECC), configurazione tipica 16 GB dual-channel
• Storage: 32 GB eMMC onboard
• Piano dati: porte Dual 40/100GBASE-KR4 (40G BaseKR4)
• Piano di espansione: x4 PCIe Gen2; Slot di espansione: XMC
• Piano di controllo: 10GBASE-KR e 1000BASE-T
• I/O: SATAIII, USB2.0 (doppio), USB3.0, RS-232 UART, GPIO, I/O XMC
• Compatibilità backplane: SLT6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-10.6.3-0 e MOD6-PAY-4F1Q1H4U1T1S1S1TU2U2T1H-12.6.3-2
• Raffreddamento: VITA 47 air-cooled (0/+55°C) e conduction-cooled CC-4 (-40/+85°C)
• Pannello frontale: 2x RJ-45 10/100/1000Base-T(X), USB3 Type-A, RS-232 su connettore iX, RJ11 con GPIO, pulsante Reset, LED bicolore

Applicazioni e integrazione

• Elaborazione dati ad alta larghezza di banda e sistemi HPEC edge
• C4ISR, fusione sensori e elaborazione segnali in tempo reale
• Prototipazione di sistemi data plane 40G e banchi prova compatibili SOSA
• Distribuzioni a lungo termine in ambienti gravosi con opzioni air- o conduction-cooled

Documentazione e supporto

• Datasheet e User's Guide disponibili come documenti prodotto. Contattare Kontron per integrazione, personalizzazione e fornitura a lungo termine.
