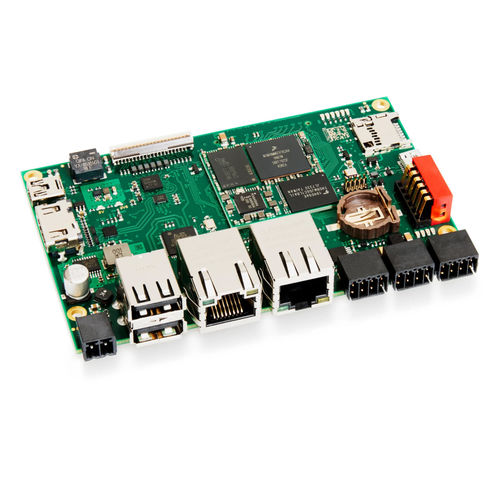

Computer-on-module Quad Core BL i.MX8M Mini

ARM® Cortex A53NXP i.MX8M Minischeda micro SD

Panoramica del prodotto
Il SOM-BL i.MX8M Mini è un System-on-Module (SoM) fornito con la Baseboard BL per accelerare l'integrazione nelle applicazioni industriali. Prodotto da Kontron, supporta CODESYS® SoftSPS ed è adatto a schede single-board, PC industriali rugged e progetti con carrier board personalizzate.

Prestazioni e architettura
Dotato di un processore NXP i.MX8M Mini quad-core Arm® Cortex®-A53 a 1,6 GHz e di un coprocesore Arm® Cortex®-M4, il modulo utilizza memoria LPDDR4 per un'elaborazione dati rapida. La piattaforma è ottimizzata per tempi di boot ridotti e prestazioni deterministiche richieste da applicazioni di automazione e real-time.

Interfacce di comunicazione
Il modulo offre un ampio set di interfacce industriali: numerosi I/O digitali, porte seriali (RS232/RS485), PWM, due interfacce SDIO, HDMI, LVDS, I2C/USB touch, porte Ethernet, USB host/OTG e CAN.

Ambiti di applicazione e vantaggi
Progettato per automazione industriale, HMI e visualizzazione embedded, il SOM-BL i.MX8M Mini riduce i tempi di sviluppo grazie all'hardware pronto all'uso, al supporto dei fieldbus e alle licenze CODESYS® opzionali. Fornisce una base affidabile e flessibile per progetti con vincoli di time-to-market.

Caratteristiche chiave

• Processore: NXP i.MX8M Mini — 4x Arm® Cortex®-A53 @ 1,6 GHz; 1x Arm® Cortex®-M4 @ 400 MHz
• Memoria: LPDDR4 4 GB (opzioni: 1 GB / 2 GB)
• Memorizzazione: eMMC 32 GB (opzioni: 4 GB / 64 GB), slot micro‑SD
• Grafica: GPU 2D e 3D; uscite HDMI e LVDS
• Connettività: 1x 1 Gbit/s Ethernet, 1x 10/100 Mbit/s Ethernet, USB 2.0 (2x Host, 1x OTG), CAN 2.0B

Dati tecnici (estratto)

• Alimentazione: 24 V DC ±20 %; consumo tipico Linux < 3 W
• Temperatura di funzionamento: 0 °C a +55 °C
• Form factor: 105,5 x 67 mm
• RTC: accuratezza 5 ppm, batteria CR1220
• Sicurezza: HAB Secure Boot, TrustZone, True RNG, RSA fino a 4096, AES, SHA

Specifiche (livello alto)

• CPU: NXP i.MX8M Mini (4x A53 @1,6 GHz) + Cortex-M4 @400 MHz
• RAM: LPDDR4 4 GB (opzioni 1 GB / 2 GB)
• NOR-Flash: 2 MB
• eMMC: 32 GB (opzioni 4 GB / 64 GB); 1x micro-SD
• Memoria non volatile: EERAM 64 kbit
• Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s
• USB: 2x USB 2.0 Host, 1x USB 2.0 OTG
• I/O digitali: 4x DIO (24 V, fino a 800 mA)
• Seriale: 1x RS232, 1x RS485; CAN: 1x CAN 2.0 B
• Display/Touch: HDMI, LVDS fino a 1920×1080@60fps; I2C/USB touch
• Espansione: I2C, PCIe, SPI, SDIO 8-bit, QSPI, SAI, USB; MIPI CSI (4-lane)
• Audio: 1x buzzer
• Sicurezza: HAB Secure Boot, TrustZone, True RNG, RSA/AES/3DES/SHA/ECC, Secure JTAG
• OS: Embedded Linux (Yocto)
• Produttore / Marca: Kontron
