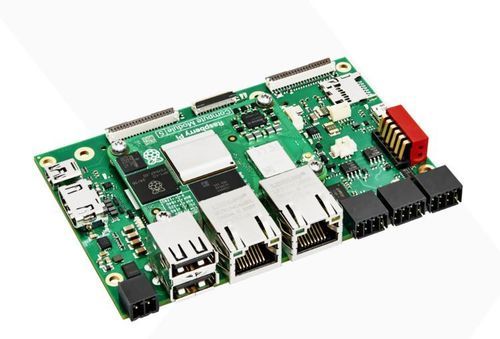

Scheda CPU PCIe BL Pi-Tron CM5

ARM® Cortex®-A76 Quad-coreSD CardHDMI

Modulo di calcolo Raspberry Pi 5 per applicazioni esigenti - Potenza di calcolo significativamente maggiore - Connettività WLAN/Bluetooth® pre-certificata opzionale - Slot M.2 B key con connettività PCIe - Migrazione rapida dal prototipo Raspberry Pi al prodotto di serie - Interfacce ad alte prestazioni per applicazioni industriali severe Caratteristiche - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC a 64 bit @2.4 GHz 4K @60 fps HEVC-Decoder, grafica OpenGL ES 3.1, Vulkan 1.2 - LPDDR4-RAM: 2 GByte, opzionale 4 GByte/8 GByte - eMMC: 16 GByte opzionale 32 GByte e 64 GByte *Quando si utilizza la memoria eMMC, l'avvio da scheda SD non è possibile. - EEPROM: 4 kByte - SCHEDA SD: 1x slot per scheda microSD per dati - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG: solo per programmare eMMC - I/Os: Fino a 28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) - DIO: 4x DIO (24 V/fino a 800 mA) - Serial: 1x RS232, 1x RS485 (compatibile Modbus) - CAN: 1x CAN 2.0B/FD - WLAN/Bluetooth: 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac wireless / BT 5.0, BLE - Interfaccia LCD/Camera: 1x MIPI 4-lane (DSI o CSI-2), 1x HDMI 2.0 (fino a 4K @60 fps – HDMI-Socket), 1x HDMI 2.0 (fino a 4K @60 fps – 40 pol. FFC) - Touch: tramite I²C o USB - Alimentazione: 24 V DC ±20 % - Consumo energetico: TBD - Intervallo di temperatura: TBD - Sistema operativo: Raspbian, Linux (non preinstallato) - Fattore di forma: 105.5 x 69.6 mm (4.3”) - RTC ESTERNO: 1x sulla scheda base - BUFFER RTC: CR2032 - Debug: 1x Console - Espansione: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Approvazioni: CE - Opzioni hardware: Avvio sicuro, crittografia del disco rigido - Modulo di calcolo 5: CM5 conforme alle rigide normative UE ETSI EN 303 645 e EN 18031 per gli standard di sicurezza informatica, con documentazione e supporto per la definizione dei livelli di standard di sicurezza informatica, come definito in ISO 14508 Specifiche chiave: - CPU: Broadcom BCM2712, Quad Core Cortex®-A76, SoC a 64 bit @2.4 GHz - RAM: 2GB (opzionale 4GB/8GB) - eMMC: 16GB (opzionale 32GB/64GB) - Ethernet: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0 Host, 1x 2.0 OTG - Wireless: WLAN/Bluetooth® opzionale - Espansione: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - Fattore di forma: 105.5 x 69.6 mm (4.3”) - Sistema operativo: Raspbian, Linux (non preinstallato) - Conformità: CE, ETSI EN 303 645, EN 18031, ISO 14508
