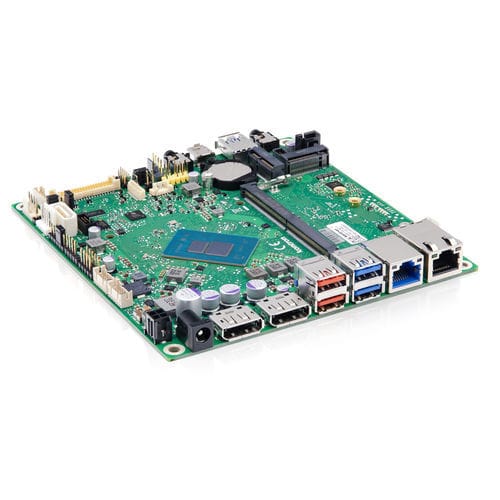

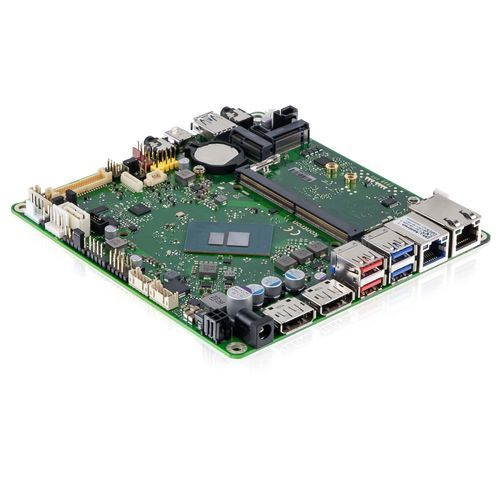

Scheda madre Mini-STX K3921-N series

Intel® Core i3Intel® Core™ i3-N305Intel® Processor N97

Scheda madre industriale che supporta i processori Intel Core i3 e i processori Intel della serie N - Supporto per i nuovi processori Intel Twin Lake - Ultima tecnologia di memoria DDR5 per prestazioni di sistema di classe superiore - Grafica Intel UHD Gen12 - guidata dall'architettura Intel Xe (all'interno del SoC) - Fino a 2x DisplayPort 1.4 e 1x DisplayPort tramite USB Type-C - LVDS a doppio canale (24 bit) e eDP V1.4b (4 K) integrati - Progettato per funzionamento senza ventola La scheda madre industriale K3921-N mSTX si basa sugli ultimi processori Intel Core i3 e sulla serie di processori Intel (Alder Lake N, Twin Lake) con potenti grafica UHD Gen12 utilizzando l'architettura Intel Xe. Ci sono due DisplayPort 1.4, un DisplayPort tramite USB-Type-C frontale più connettori integrati per Embedded DisplayPort e pannelli LVDS a doppio canale 24 bit. Sono supportati tre display indipendenti con una risoluzione fino a 4K (2x 4K + 1x FHD). Il K3921-N è dotato di due connettori M.2 (Storage e Wifi) e offre inoltre molte altre opzioni di connettività come GPIO, due porte COM e USB 3.2 Gen2. Progettato e approvato per il funzionamento continuo 24/7 e un intervallo di temperatura migliorato fino a 60 °C, il K3921-N è applicabile in molti mercati verticali. Vantaggi delle schede madri Kontron: - Massima qualità grazie all'ingegneria e produzione tedesca - Gestione rigorosa del ciclo di vita e manutenzione affidabile del prodotto - Set completo di funzionalità e strumenti - Eccellente supporto tecnico - Benefico costo totale di proprietà Specifiche tecniche: - Processore: Processori Intel Core i3 e processori Intel della serie N - Chipset: N1: Processore Intel N50 (2C/6W) SoC; N2: Processore Intel N97 (4C/12W) SoC; N4: Processore Intel N200 (4C/6W) SoC; N6: Intel Core i3-N305 (8C/15W) SoC; H7: Intel Core 3 N355 (8C /15W) SoC; H3: Processore Intel N150 (4C /6W) SoC - Memoria principale: 1x DDR5-4800 SODIMM Sockets fino a 32 GByte, non-ECC - Controller grafico: Grafica Intel UHD guidata da Intel Xe con fino a 32 unità di esecuzione (EUs) - Display: 1x DP integrato (eDP V1.4b fino a risoluzione 4K); 1x LVDS a doppio canale 24 bit; Combinazioni di display massime: 2x DPP + 1x DPoC / 2x DPP + LVDS o eDP / 1x DPP + 1x DPoC + eDP o LVDS (L'uso simultaneo di LVDS e eDP non è supportato) - Controller audio: Realtek ALC256 - Audio: Stereo3, Codec audio ad alta definizione - Ethernet: Realtek RTL8111H con 10/100/1000 MBit/s, supporto teaming; Realtek RTL8125BG-CG con 10/100/1000/2500 MBit/s, supporto TSN - USB: 3x USB 2.0 (per intestazioni); 2x USB 3.2 Gen1 (Posteriore), 1x USB 3.2 Gen1 (Anteriore), 1x USB 3.2 Gen1 Type-C (Anteriore); 2x USB 3.2 Gen2 (Posteriore) - Serial: 1x RS232/422/485; 1x RS232 - I/Os disponibili: 8 Bit GPIO (per intestazione); supporto LED WLAN, supporto abilitazione/disabilitazione WLAN - SATA: 1x Interfaccia Serial ATA III 600 (fino a 6GBit/s), NCQ, AHCI - Espansione: 1x M.2 PCIe 2230/2242/2280 (Key-M, moduli SSD PCIe x2 Gen3/NVMe); 1x M.2 PCIe 2230 (Key-E, supporto PCIe WLAN e CNVi/moduli USB Bluetooth) - Connettore di alimentazione: DC-In esterno/interno (DC Jack/4-Pin Micro-Fit) - Tensione di ingresso: DC Input 12V o 19-28V, max. 5A/65W (DC-In esterno), max. 10A/100W (DC-In interno) - BIOS: AMI Aptio 5.x (UEFI) BIOS - Watchdog: BIOS POST-/BIOS BOOT-/OS-HW Watchdog - Orologio in tempo reale: integrato - Raffreddamento: 1x ventola PWM (CPU/Sistema) - Sistema operativo: MS Windows 10, MS Windows 11, MS Windows 10 IoT, Linux-64 (Nessun supporto per OS legacy, nessuna installazione MBR, solo UEFI) - Dimensioni meccaniche: Mini-STX: 5.5“ x 5.8“ (140 x 148 mm) - Temperatura di funzionamento: 0°C-60°C - Umidità: 5%-85% - Certificazioni: Pianificato: cTÜVus acc. IEC62368-1, CE Classe B incl. Immunità industriale, UKCA, FCC-B verificato
