Alimentatore elettrico 3U VPX360

DC/DCa multiple uscitea commutazione

Panoramica

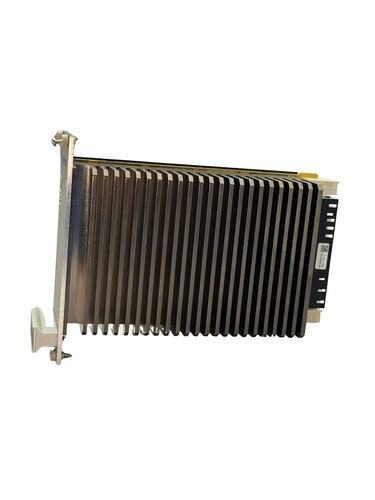

Il Kontron VPX360 Air-cooled è un'alimentazione VPX commerciale pronta all'uso, progettata secondo ANSI/VITA 62.0 per l'integrazione in sistemi VPX standard VITA 46.0. Eroga fino a 600 W in un compatto formato 3U, con tecnologia di conversione di potenza di nuova generazione per elevata efficienza e densità.

Informazioni sul prodotto
Versioni separate supportano sistemi di ingresso nominale 28 V DC o 48 V DC, con un ampio intervallo operativo da 12 V DC a 68 V DC. Il VPX360 fornisce più uscite principali e ausiliarie, sequenza di alimentazione programmabile, funzioni di protezione complete e monitoraggio a bordo tramite I²C, USB-C e IPMI opzionale. L'elettronica è rivestita con conformal coating e l'unità è progettata per soddisfare standard VITA e requisiti MIL rilevanti per piattaforme imbottite e rugged. I test di conformità sono in attesa dove indicato nella documentazione preliminare.

Punti chiave

• Fino a 600 W di potenza in uscita
• Formato compatto 3U VPX, raffreddamento ad aria, pitch 10 HP
• Versioni per ingresso nominale 28 V DC o 48 V DC; intervallo operativo 12–68 V DC
• I²C, USB-C e IPMI opzionale (VITA 46.11) per monitoraggio e controllo
• Progettato secondo ANSI/VITA 62.0 e VITA 46.0; ingegnerizzato per compatibilità MIL-STD

Dati tecnici (tabella)
Meccanica: Form factor: 3U VPX CC, raffreddato ad aria; pitch: 10 HP / 2,0 in; dimensioni: 122,40 × 171,04 × 50,46 mm; peso: 1,2 kg (2,6 lb). Tensione di ingresso: Nominale 28 V DC o 48 V DC a seconda della versione e del keying; intervallo operativo 12–68 V DC; tensione minima di accensione 12 V DC; tensione minima di spegnimento 8 V DC; tensione continua massima 68 V DC; picco massimo ±250 V per <1 ms. Potenza ed efficienza: Fino a 600 W in uscita; protezione contro inversione di polarità e sovratensione d'ingresso; comportamento di riavvio automatico per sovratensioni prolungate. Protezioni: Sovra/sottotensione, sovracorrente, surriscaldamento, inversione di polarità e sovratensione d'ingresso; limitazione corrente hardware; soglia di protezione termica PCB interna 125 °C con uscite disabilitate oltre tale soglia; isolamento: 500 V ingresso-uscita / ingresso-massa case / uscita-massa case; resistenza massa-case-a-terra di sicurezza <10 mΩ (da confermare). Gestione e controllo: Monitoraggio microprocessore dello stato ingresso, sei uscite, correnti e temperature; interfacce: bus I²C, USB-C per comunicazione/firmware, IPMI opzionale (VITA 46.11); segnali di controllo/stato: ENABLE, INHIBIT, FAIL, SYSRESET, rilevamento tensione, condivisione corrente e indirizzamento geografico.

Specifiche tecniche

• Modello: VPX360 Air-cooled
• Marca: Kontron
• Potenza in uscita: Fino a 600 W
• Form factor: 3U VPX CC, raffreddato ad aria; pitch: 10 HP / 2,0 in
• Dimensioni: 122,40 × 171,04 × 50,46 mm
• Peso: 1,2 kg (2,6 lb)
• Tensione nominale di ingresso: 28 V DC o 48 V DC (dipende dalla versione)
• Intervallo di ingresso: 12–68 V DC
• Accensione minima: 12 V DC; spegnimento minimo: 8 V DC
• Picco massimo di ingresso: ±250 V per <1 ms
• Più uscite principali e ausiliarie; sequenza di alimentazione programmabile
• Protezione: sovratensione, sottotensione, sovracorrente, surriscaldamento, inversione di polarità, sovratensione d'ingresso; limitazione corrente hardware
• Protezione termica: soglia PCB interna 125 °C
• Isolamento: 500 V ingresso-uscita, ingresso-case, uscita-case
• Interfacce di monitoraggio & controllo: I²C, USB-C, IPMI opzionale (VITA 46.11)
• Progettato per: ANSI/VITA 62.0 e VITA 46.0; ingegnerizzato per MIL-STD-461, MIL-STD-704, MIL-STD-1275, MIL-STD-810 (test di conformità in attesa dove indicato)
