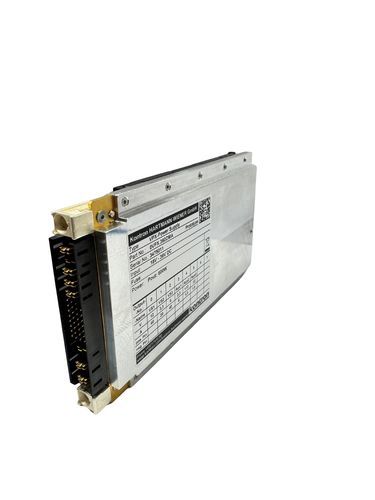

Alimentatore elettrico 3U VPX360

DC/DCregolatoa multiple uscite

Punti salienti

• Alimentatore VPX OTS raffreddato per conduzione (conforme VITA 62.0)
• Fattore di forma compatto 3U x 5HP, si adatta al profilo VITA 46.0
• Supporta piattaforme d'ingresso 28V DC e 48V DC
• Alta potenza di uscita ed efficienza grazie a tecnologia di commutazione di nuova generazione
• Monitoraggio I²C (IPMI) e USB; conformità MIL-STD-461, MIL-STD-704, MIL-STD-1275

Informazioni sul prodotto
Gli alimentatori Kontron VPX360 sono convertitori COTS raffreddati per conduzione, progettati secondo VITA 62.0 e compatibili con chassis VPX standard conformi a VITA 46.0. La serie fornisce maggiore potenza e corrente di uscita in un ingombro compatto 3U x 5HP grazie alla tecnologia di conversione di potenza di nuova generazione. Un filtro d'ingresso dedicato, unito a stadi booster e di isolamento, consente l'operazione sia su sistemi 28V DC che 48V DC. Il VPX360 offre monitoraggio e controllo a bordo via I²C (IPMI) e Micro-USB. Tutte le interfacce meccaniche ed elettriche rispettano VITA 62.

Dati tecnici
Conformità: Progettato secondo la specifica VITA 62. Conformità MIL-STD-461, MIL-STD-704, MIL-STD-1275 (da verificare secondo VITA 62, par. 3.2.1). Ruggedizzazione a MIL-STD-810 con rivestimento conformal standard.
Potenza ed efficienza: Tecnologia di conversione di nuova generazione. Potenza di uscita fino a 600W con elevata efficienza. Gamma di ingresso ampia: 12 V DC … 68 V DC (nominale 28V e 48V). Protezione contro inversione di polarità e sovratensione in ingresso.
Funzioni di protezione: Protezioni controllate da rilevamento tensione per sovratensione, sottotensione, sovracorrente e surriscaldamento.
Gestione e controllo: Controllo microprocessore. Comunicazione su bus I²C per monitoraggio (stato, tensioni e correnti di ingresso e delle sei uscite, temperature). Micro-USB per comunicazione e aggiornamenti firmware. Supporto IPMI secondo VITA 46.11.
Progettazione e componenti: Nessun condensatore elettrolitico liquido/umido/in alluminio.

Varianti

• VPX360 600W — non RoHS — SKU: VPXBL360-DMA21051 — Ingresso: 28V DC — Uscite: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A
• VPX360DMA1 — Conforme RoHS — SKU: VPXBR360-DMA21051 — Ingresso: 48V DC — Uscite: VS1 [+12V] 40A; VS2 [+3.3V] 20A; VS3 [+5V] 40A; VAUX1 [+12V] 1A; VAUX2 [-12V] 1A; VAUX3 [3.3V] 6A

Specifiche tecniche

• Fattore di forma: 3U x 5HP (si adatta al profilo VITA 46.0)
• Raffreddamento: Raffreddato per conduzione (conforme VITA 62.0)
• Potenza massima di uscita: Fino a 600W
• Intervallo di tensione di ingresso: 12 V DC … 68 V DC (nominale 28V e 48V)
• Rail di uscita: VS1 +12V — 40A; VS2 +3.3V — 20A; VS3 +5V — 40A; VAUX1 +12V — 1A; VAUX2 -12V — 1A; VAUX3 3.3V — 6A
• Protezioni: Sovratensione, sottotensione, sovracorrente, surriscaldamento, inversione di polarità, protezione contro sovratensione d'ingresso
• Monitoraggio e controllo: Microprocessore, monitoraggio I²C (IPMI), Micro-USB per comunicazione e aggiornamenti firmware, IPMI secondo VITA 46.11
• Conformità / Ruggedizzazione: VITA 62, MIL-STD-461, MIL-STD-704, MIL-STD-1275 (da testare secondo VITA 62), ruggedizzato secondo MIL-STD-810
• Progettazione: Nessun condensatore elettrolitico liquido/umido/in alluminio
• Adatto per: Piattaforme di ingresso 28V e 48V DC
