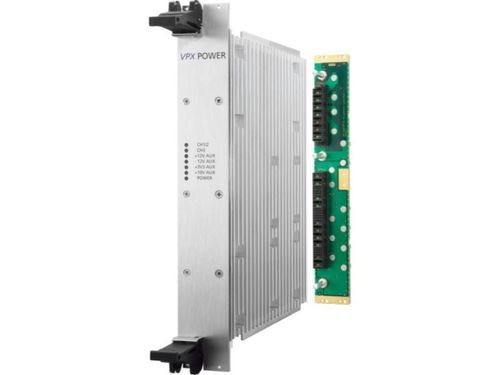

Alimentatore elettrico su guida DIN VPX1000

AC/DCregolatoa multiple uscite

Punti principali

• Alimentatore VPX 6U raffreddato ad aria 1000 W, linea di base VITA 62
• Ingresso: 85–264 V AC, 47–63 Hz; corrente di spunto 5,2–7,3 A (normale), 37 A (picco)
• Sei uscite DC: +12 V (VS1) 35 A; +12 V (VS2) 35 A; +5 V (VS3) 30 A; +3,3 V_AUX 20 A; +12 V_AUX 2 A; −12 V_AUX 2 A
• Efficienza fino al 89%
• Raffreddamento ad aria forzata, ≥ 800 LFM

Informazioni sul prodotto
Gli alimentatori 6U VPX Kontron Hartmann Wieners sono progettati per ambienti gravosi, con attenzione alla durabilità, affidabilità e funzionamento prolungato. Questo modulo AC/DC eroga fino a 1000 W con efficienza fino al 89% e offre conformità parziale alla specifica VITA 62. Fornisce sei uscite DC regolamentate, con condivisione attiva della corrente sui rail +12 V per ridondanza N+1, e segnali DC OK / Power OK per ogni uscita. L'unità è raffreddata ad aria forzata e copre un'ampia gamma di temperature, adatta ad applicazioni industriali, difesa e ricerca. Progetto meccanico conforme al formato 6U/10HP VPX, profondità 160 mm, pannello frontale con maniglia di estrazione.

Dati tecnici
Conformità: VITA 62 baseline; ruggedized secondo MIL‑STD‑810 con rivestimento conformal
Potenza & efficienza: Potenza in uscita 1000 W (air-cooled); efficienza fino al 89%; ingresso 85–264 V AC, 47–63 Hz; corrente di spunto 5,2–7,3 A (normale), 37 A (picco)
Raffreddamento & formato: 6U / 10HP VPX, profondità 160 mm, pannello frontale con maniglia di estrazione; flusso d'aria forzato ≥ 800 LFM
Protezione: Condivisione attiva della corrente sulle uscite +12 V tramite diodo OR-ing interno per ridondanza N+1; protezione contro sovracorrente, sovratensione e surriscaldamento (latching); segnali DC OK e Power OK per uscita
Condizioni operative: Operativo −40 °C a +85 °C (derating sopra 50 °C); stoccaggio −45 °C a +85 °C

Specifiche tecniche

• Potenza in uscita: 1000 W (air-cooled)
• Efficienza: fino al 89%
• Ingresso: 85–264 V AC, 47–63 Hz; Corrente di spunto: 5,2–7,3 A (normale), 37 A (picco)
• Uscite DC: +12 V VS1 35 A; +12 V VS2 35 A; +5 V VS3 30 A; +3,3 V_AUX 20 A; +12 V_AUX 2 A; −12 V_AUX 2 A
• Raffreddamento: Aria forzata, ≥ 800 LFM
• Formato: 6U / 10HP VPX, profondità 160 mm, pannello frontale con maniglia di estrazione
• Conformità: VITA 62 baseline; ruggedized secondo MIL‑STD‑810; rivestimento conformal
• Protezione: Condivisione attiva della corrente per +12 V; sovracorrente / sovratensione / surriscaldamento (latching); DC OK e Power OK per uscita
• Temperatura operativa: −40 °C a +85 °C (derating > 50 °C); Temperatura di stoccaggio: −45 °C a +85 °C
