Modulo I/O digitale CP-RIO6-B

serieRS-232USB

Riepilogo del prodotto

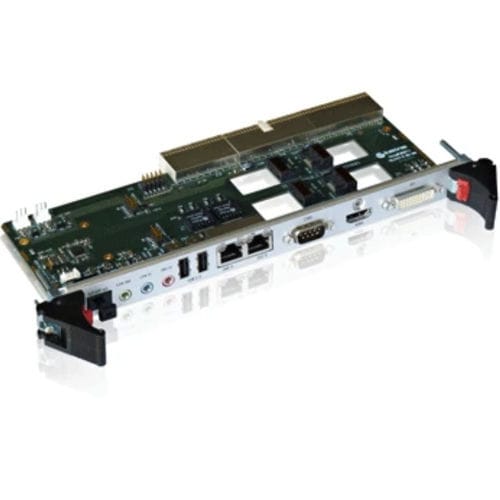

Il CP-RIO6-B è un modulo Rear I/O (RTM) 4HP progettato per estendere le interfacce esterne delle schede processore CompactPCI 6U. Fornisce connessioni esterne multiple tra cui USB, Ethernet Gigabit, seriale, DVI, HDMI, header per USB flash e SATA. La variante CP-RIO6-B216 è conforme a PICMG 2.16 e instrada i due canali Ethernet Gigabit rear I/O verso il backplane.

Caratteristiche / Interfacce

• Formato: 4HP Rear I/O (RTM) per schede processore CompactPCI 6U
• Interfacce esterne: USB (Type‑A + header per flash), 2x Ethernet Gigabit (RJ45), DVI‑D, HDMI, SATA, RS232 / header seriali, header audio HD
• Variante: CP-RIO6-B216 — compatibile PICMG2.16; canali GbE instradati sul backplane
• Header aggiuntivi: controllo ventola, audio HD e soluzioni S/PDIF documentate

Dati tecnici

• Ethernet: 2x GbE (RJ45) sul pannello posteriore; CP-RIO6-B216 instrada Ethernet al backplane (PICMG2.16)
• USB: più porte USB sul pannello posteriore + 2x header USB Flash
• Video: connettori DVI‑D e HDMI sul pannello posteriore
• SATA: connettori SATA per unità esterne (collegamento via cavo); nessun disco fisso interno
• Seriale: RS232 sul pannello posteriore; header aggiuntivi per RS422/RS485 se necessario
• Audio e altro: header High Definition Audio; header per controllo ventola
• Ambiente (tipico): funzionamento 0–60°C; umidità relativa fino al 93% (senza condensa) — consultare la scheda tecnica per le condizioni complete

Compatibilità e applicazioni

• Schede CompactPCI compatibili: CP6002, CP6003, CP6004, CP6005, CP6006
• Applicazioni tipiche: sistemi embedded, automazione industriale, banci prova e misura, apparati di comunicazione che richiedono accesso esterno a USB, video, storage e Ethernet
• Nota d’integrazione: scegliere CP-RIO6-B216 quando è necessario instradare Ethernet al backplane (PICMG2.16)
