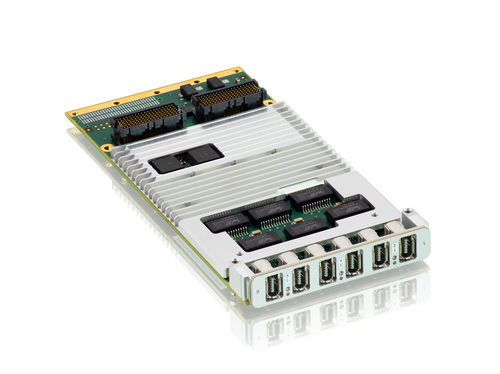

Controller Ethernet XMC-ETH6

Panoramica
La KONTRON XMC-ETH6 è una scheda mezzanine XMC Gigabit Ethernet ad alte prestazioni progettata per espandere le capacità di rete di schede plug-in VME e VPX. Integra fino a sei porte Ethernet indipendenti utilizzando fino a quattro controller Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) e fino a due controller Intel i210 (1G). Uno switch PCIe Gen3 a 8 porte e 8 lane consente configurazioni flessibili e il funzionamento simultaneo di più porte. Disponibile in versioni raffreddate ad aria e in versioni robuste a raffreddamento per conduzione, la scheda offre connettori frontali industriali e opzioni di fattore di forma VITA42 e VITA61. Su richiesta è disponibile una versione 3U VPX.

Caratteristiche principali

• Sei controller Ethernet indipendenti per un'allocazione flessibile delle porte
• Quattro controller Intel i225 1G/2,5G con supporto TSN e IEEE1588 PTP
• Due porte rame 1G Intel i210 (fino a sei porte 1000BASE-T simultanee)
• Switch PCIe Gen3 8 porte × 8 lane per molteplici modalità di configurazione
• Connettori frontali IEC 61076 Harting ix con blocco per maggiore robustezza e resistenza EMC
• Opzioni di fattore: XMC (VITA42) e XMC esteso (VITA61)
• Varianti: raffreddamento ad aria (VITA 47) e Conduction-Cooled CC-4 (VITA 47) per ambienti gravosi

Dati tecnici
Interfacce Ethernet: Fino a sei porte 1000BASE-T (quattro porte 1G/2,5G + due porte 1G)
Controller: Fino a quattro Intel i225 (1G/2,5G, TSN/IEEE1588 PTP) e fino a due Intel i210 (1G)
Switch: 8 porte, 8 lane PCIe Gen3 (supporto configurazioni multiple)
Connettori frontali: IEC 61076 Harting ix (frontale, con blocco)
Raffreddamento: VITA 47 air-cooled (0 °C a +55 °C) e VITA 47 Conduction-Cooled CC-4 (-40 °C a +85 °C)

Specifiche

• Modello: XMC-ETH6
• Fattore di forma: Scheda mezzanine XMC (opzioni VITA42 e VITA61)
• Porte Ethernet: Fino a sei 1000BASE-T (4×1G/2,5G + 2×1G)
• Controller Ethernet: Fino a 4× Intel i225 e fino a 2× Intel i210
• Connettività PCIe: Switch 8 lane PCIe Gen3
• Pannello frontale: Sei porte 1000BASE-T su connettori IEC 61076 Harting ix
• Varianti di raffreddamento: Air-cooled (VITA 47) e Conduction-Cooled CC-4 (VITA 47)
• Applicazioni target: Espansione rete per VME/VPX, sistemi rugged per difesa, trasporto e ambienti severi
