Backplane CompactPCI CP-BP-KIT

cPCIPICMG1-5 slot

Panoramica

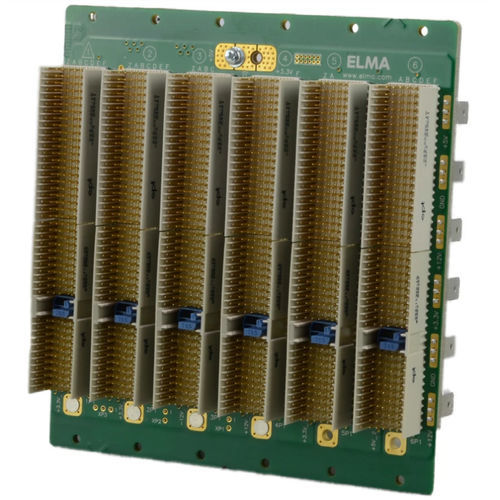

La serie CP-BP-KIT fornisce backplane CompactPCI per funzionamento a 33 MHz con 2-8 slot. Sono disponibili versioni a 2-5 slot per frequenze di bus a 66 MHz. Il numero di slot può essere esteso a 10–21 tramite opzione bridge. Sono offerte versioni con routing a 32 bit con I/O posteriore e routing a 64 bit. Sono supportati hot-swap e gestione di sistema IPMI. I backplane CP-BP-KIT garantiscono ottime prestazioni EMI.

Alimentazione e connettività
Il kit include schede di collegamento di alimentazione con connettori Positronic P47 o M24/8 e moduli di interconnessione per i backplane. La soluzione offre flessibilità meccanica, elimina cablaggi aggiuntivi per un'installazione più semplice e migliora l'affidabilità nel tempo.

Standard supportati

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification (IPMI)

Caratteristiche tecniche

• Serie: CP-BP-KIT (kit backplane CompactPCI)
• Frequenza bus: 33 MHz (standard per 2–8 slot); 66 MHz disponibile per varianti 2–5 slot
• Numero slot: standard 2–8; espandibile a 10–21 tramite opzione bridge
• Opzioni di routing: 32-bit con I/O posteriore e 64-bit
• Gestione: hot-swap (PICMG 2.1) e IPMI (PICMG 2.9) supportati
• Connettori di alimentazione: Positronic P47 o M24/8
• Contenuto del kit: schede di collegamento di alimentazione e moduli di interconnessione (nessun cablaggio aggiuntivo richiesto)
• EMI: progettato per ottime prestazioni EMI
