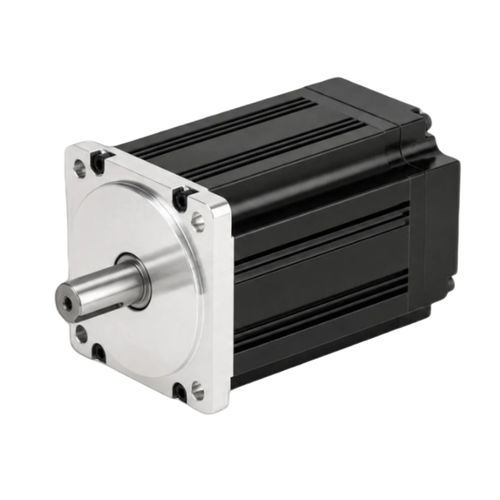

Servomotore AC ACSM80N

220 VIP654 poli

Panoramica del prodotto
Servomotore AC a 4 poli, telaio 80 mm, modello ACSM80N-02430B4-MHZ: 750 W, 220 V, 3000 RPM, coppia nominale 2.39 N·m. Dotato di codificatore assoluto a 23 bit e protezione IP65; rapporto coppia di picco 3×.

Punti salienti

• Potenza nominale: 750 W (0.75 kW)
• Velocità nominale: 3000 RPM
• Coppia nominale: 2.39 N·m
• Coppia di picco: 7.1 N·m
• Codificatore: assoluto 23 bit
• Protezione: IP65

Identificatori

• Numero di parte: ACSM80N-02430B4-MHZ
• Riferimento scheda tecnica: ACSM80N-02430B4-MHZ

Specifiche elettriche e meccaniche

• Potenza nominale: 0.75 kW
• Tensione di linea nominale: 220 V
• Corrente di linea nominale: 3 A
• Corrente di picco: 9 A
• Velocità nominale: 3000 RPM
• Coppia nominale: 2.39 N·m
• Coppia di picco: 7.1 N·m
• Forza controelettromotrice: 48 V/1000 r.min
• Costante di coppia: 0.8 N·m/A
• Inerzia del rotore: 1.82×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 2.88 Ω
• Induttanza di fase (L-L): 6.4 mH
• Costante di tempo elettrica: 2.22 ms
• Peso: 2.9 kg
• Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75

Encoder e protezione

• Tipo di encoder: assoluto 23 bit
• Classe di isolamento: Classe B
• Grado di protezione: IP65
• Temperatura ambiente: -20°C ~ +40°C
• Umidità ambiente: < 90% UR (senza condensazione)

Dimensioni meccaniche

• Dimensione telaio: 80 mm
• Lunghezza corpo (senza freno): 151 mm
• Lunghezza corpo (con freno a magnete permanente): 205 mm
• Lunghezza corpo (con freno elettromagnetico): 191 mm

Curva coppia-velocità
Immagine della caratteristica coppia-velocità disponibile per ACSM80N-02430B4-MHZ.

Specifiche tecniche

• Serie modello: ACSM80N
• Tensione nominale: 220 V
• Corrente di picco: 9 A
• Corrente di linea nominale: 3 A
• Forza controelettromotrice: 48 V/1000 r.min
• Costante di coppia: 0.8 N·m/A
• Inerzia del rotore: 1.82×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 2.88 Ω
• Induttanza di fase (L-L): 6.4 mH
• Costante di tempo elettrica: 2.22 ms
