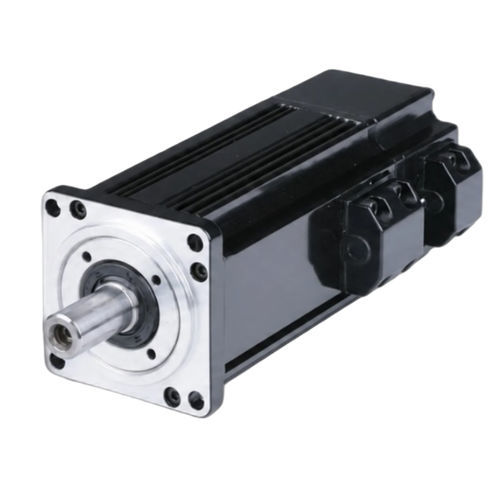

Servomotore AC ACSM40B

220 V5 poliad anello chiuso

Descrizione del prodotto
Telaio 40 mm, servomotore AC a 5 poli (modello ACSM40B-00330A6-HA). Potenza nominale 100 W, tensione nominale 220 V, velocità nominale 3000 RPM e coppia nominale 0,32 N·m. Dotato di encoder assoluto a 17 bit; velocità massima 5000 RPM.

Punti principali

• Potenza nominale: 100 W (0,1 kW)
• Velocità nominale: 3000 RPM
• Velocità massima: 5000 RPM
• Coppia nominale: 0,32 N·m; Coppia di picco: 0,96 N·m
• Encoder: assoluto 17 bit

Numero di parte
ACSM40B-00330A6-HA

Specifiche elettriche e meccaniche

• Tensione nominale: 220 V
• Corrente nominale: 0,9 A; Corrente di picco: 2,7 A
• Costante di coppia: 0,35 N·m/A
• Costante Back EMF: 21,6 V / 1000 r.min
• Resistenza di fase (L-L): 17,6 Ω
• Induttanza di fase (L-L): 13,2 mH
• Inerzia del rotore: 0,06×10⁻⁴ kg·m²
• Coppie di poli: 5
• Peso: 0,4 kg
• Drive compatibili: ACSDP100H-40 / ACSDP100E-40

Encoder e protezione

• Tipo encoder: assoluto 17 bit
• Classe di isolamento: F
• Resistenza di isolamento: > 20 MΩ (DC500V)
• Direzione di rotazione: CCW (vista dall'estremità dell'albero)
• Ambiente operativo: lontano da gas corrosivi/infiammabili, olio e polvere eccessiva
• Temperatura di stoccaggio: 0°C a 40°C
• Umidità di stoccaggio: 20%–80% (senza condensa)
• Altitudine di installazione: ≤ 1000 m (derate oltre)

Dimensioni meccaniche

• Dimensione telaio: 40 mm
• Lunghezza corpo (senza freno): 93 mm

Documenti tecnici aggiuntivi
Include curva coppia-velocità e disegno meccanico per la serie ACSM40B.

Specifiche tecniche

• Modello / Serie: ACSM40B series
• Numero di parte: ACSM40B-00330A6-HA
• Potenza nominale: 100 W (0,1 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM; Velocità massima: 5000 RPM
• Coppia nominale: 0,32 N·m; Coppia di picco: 0,96 N·m
• Corrente nominale: 0,9 A; Corrente di picco: 2,7 A
• Encoder: encoder assoluto 17 bit
• Costante di coppia: 0,35 N·m/A
• Costante Back EMF: 21,6 V / 1000 r.min
• Resistenza di fase (L-L): 17,6 Ω; Induttanza di fase (L-L): 13,2 mH
• Inerzia del rotore: 0,06×10⁻⁴ kg·m²
• Coppie di poli: 5
• Peso: 0,4 kg
• Drive compatibili: ACSDP100H-40, ACSDP100E-40
• Classe di isolamento: F; Resistenza di isolamento: > 20 MΩ (DC500V)
• Temperatura di stoccaggio: 0°C a 40°C; Umidità: 20%–80% senza condensa
• Altitudine di installazione consigliata: ≤ 1000 m (derate oltre)
