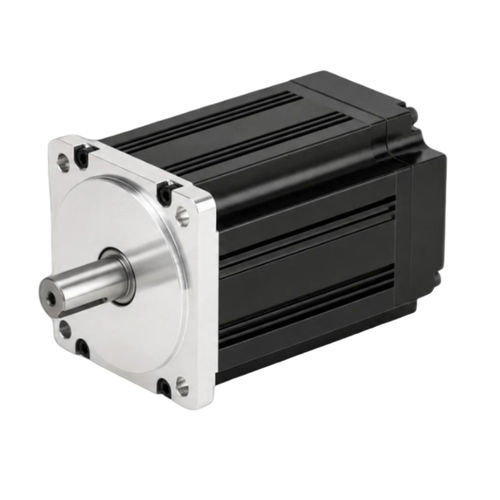

Servomotore AC ACSM80N-03520B4-MHZ

220 VIP654 poli

Panoramica del prodotto
Motore servo AC telaio 80 mm, 4 poli, potenza nominale 0,73 kW (730 W), tensione nominale 220 V, velocità nominale 2000 RPM e coppia nominale 3,5 N·m. Dotato di encoder assoluto a 23 bit e protezione IP65; coppia di picco 10,5 N·m (3× coppia nominale). Adatto per sistemi di controllo del movimento industriali compatti che richiedono protezione stagna e feedback di posizione preciso.

Punti salienti

• Potenza nominale: 730 W (0,73 kW)
• Velocità nominale: 2000 RPM
• Coppia nominale: 3,5 N·m
• Coppia di picco: 10,5 N·m
• Encoder: assoluto 23 bit
• Grado di protezione: IP65

Numero di parte & specifiche rapide

• Numero di parte: ACSM80N-03520B4-MHZ
• Tensione nominale: 220 V
• Corrente nominale: 3 A
• Corrente di picco: 9 A
• Drive compatibili: ACSDP100H-75, ACSDP100E-75

Specifiche elettriche & meccaniche
Potenza nominale — 0,73 kW
Tensione di linea nominale — 220 V
Corrente di linea nominale — 3 A
Corrente di picco — 9 A
Velocità nominale — 2000 RPM
Coppia nominale — 3,5 N·m
Coppia di picco — 10,5 N·m
Forza contro-elettromotrice — 71 V/1000 r.min
Costante di coppia — 1,17 N·m/A
Inerzia del rotore — 2,63×10⁻⁴ kg·m²
Resistenza di fase (L-L) — 3,65 Ω
Induttanza di fase (L-L) — 8,8 mH
Costante di tempo elettrica — 2,4 ms
Peso — 3,9 kg

Encoder & protezione
Tipo di encoder — assoluto 23 bit
Classe di isolamento — Classe B
Grado di protezione — IP65
Temperatura ambiente — -20°C a +40°C
Umidità ambiente — < 90% UR (senza condensazione)

Dimensioni meccaniche
Dimensione telaio — 80 mm
Lunghezza corpo (senza freno) — 178 mm
Lunghezza corpo (con freno a magnete permanente) — 233 mm
Lunghezza corpo (con freno elettromagnetico) — 219 mm

Curva coppia-velocità
La caratteristica coppia-velocità è fornita come grafico che illustra la coppia continua in funzione della velocità e la capacità di coppia di picco (vedere immagine grafico).

Disegno meccanico
Disegno dimensionale e dettagli di montaggio per la serie ACSM80N forniti (vedere disegno tecnico).

Specifiche tecniche

• Serie: ACSM80N series
• Numero di parte: ACSM80N-03520B4-MHZ
• Potenza nominale: 0,73 kW (730 W)
• Tensione di linea nominale: 220 V
• Corrente di linea nominale: 3 A
• Corrente di picco: 9 A
• Velocità nominale: 2000 RPM
• Coppia nominale: 3,5 N·m
• Coppia di picco: 10,5 N·m
• Forza contro-elettromotrice: 71 V/1000 r.min
• Costante di coppia: 1,17 N·m/A
• Inerzia del rotore: 2,63×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 3,65 Ω
• Induttanza di fase (L-L): 8,8 mH
• Costante di tempo elettrica: 2,4 ms
• Peso: 3,9 kg
• Drive compatibili: ACSDP100H-75, ACSDP100E-75
• Encoder: encoder assoluto 23 bit
• Classe di isolamento: Classe B
• Grado di protezione: IP65
• Temperatura ambiente: -20°C a +40°C
• Umidità ambiente: < 90% UR (senza condensazione)
• Dimensione telaio: 80 mm
• Lunghezza corpo (senza freno): 178 mm
• Lunghezza corpo (con freno a magnete permanente): 233 mm
• Lunghezza corpo (con freno elettromagnetico): 219 mm
