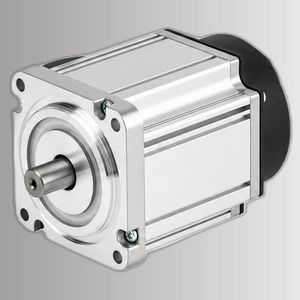

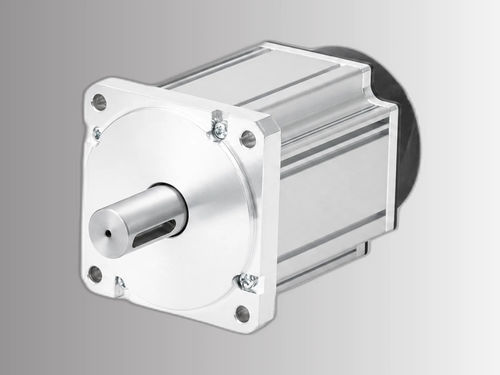

Servomotore AC ACSM80B-03230A6-TJA

220 V5 poliad alta risoluzione

Riassunto del prodotto
Servomotore AC telaio 80 mm, 5 poli, modello ACSM80B-03230A6-TJA. Potenza nominale 1.0 kW, tensione nominale 220 V, velocità nominale 3000 RPM e coppia nominale 3.18 N·m. Encoder assoluto integrato a 17 bit; velocità massima 6000 RPM.

Punti chiave

• Potenza nominale: 1.0 kW
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 3.18 N·m
• Encoder: assoluto 17 bit

Informazioni di base

• Codice articolo: ACSM80B-03230A6-TJA
• Potenza nominale: 1000 W
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 3.18 N·m
• Coppia di picco: 7.96 N·m

Specifiche elettriche e meccaniche

• Corrente nominale: 5.8 Arms
• Corrente di picco: 15.6 Arms
• Costante di coppia: 0.55 N·m/A
• Forza controelettromotrice: 32.5 V/Krpm
• Resistenza di fase (L-L): 1.17 Ω
• Induttanza di fase (L-L): 3.9 mH
• Inerzia del rotore: 1.55×10⁻⁴ kg·m²
• Coppie di poli: 5
• Drive compatibili: ACSDP100H-75 / ACSDP100E-75

Encoder e protezione

• Tipo di encoder: assoluto 17 bit
• Classe di isolamento: F

Dimensioni meccaniche

• Dimensione telaio: 80 mm
• Lunghezza corpo (senza freno): 111 mm

Visivi tecnici aggiuntivi
La curva coppia-velocità e il disegno meccanico sono forniti nelle immagini tecniche del prodotto per dettagli su prestazioni e montaggio.

Specifiche tecniche

• Telaio: 80 mm
• Polo: design a 5 poli
• Potenza nominale: 1.0 kW (1000 W)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 3.18 N·m
• Coppia di picco: 7.96 N·m
• Corrente nominale: 5.8 Arms
• Corrente di picco: 15.6 Arms
• Costante di coppia: 0.55 N·m/A
• Forza controelettromotrice: 32.5 V/Krpm
• Resistenza di fase (L-L): 1.17 Ω
• Induttanza di fase (L-L): 3.9 mH
• Inerzia del rotore: 1.55×10⁻⁴ kg·m²
• Coppie di poli: 5
• Encoder: assoluto 17 bit
• Classe di isolamento: F
• Drive compatibili: ACSDP100H-75, ACSDP100E-75
