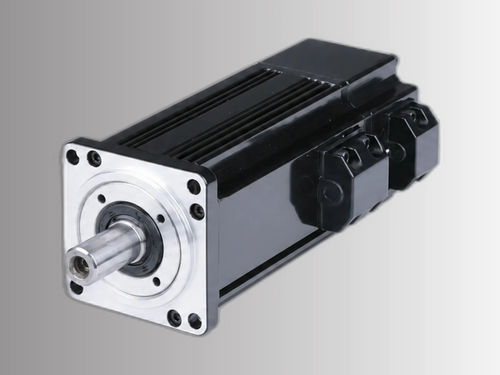

Servomotore AC ACSM60N-01930B4-MHZ

220 Vcon encoderIP65

Panoramica del prodotto
Telaio 60 mm, motore servo AC a 4 poli da 600 W (0,6 kW), 220 V, 3000 RPM con coppia nominale 1,91 N·m. Dotato di encoder assoluto a 23 bit, protezione IP65 e rapporto coppia di picco 3× (picco 5,73 N·m).

Punti salienti

• Potenza nominale: 600 W
• Velocità nominale: 3000 RPM
• Coppia nominale: 1.91 N·m
• Coppia di picco: 5.73 N·m
• Encoder: 23-bit Absolute
• Protezione: IP65

Specifiche rapide

• Part Number: ACSM60N-01930B4-MHZ
• Potenza nominale: 600 W
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Coppia nominale: 1.91 N·m
• Coppia di picco: 5.73 N·m

Specifiche elettriche e meccaniche
Potenza nominale: 0.6 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 3.5 A
Velocità nominale: 3000 RPM
Coppia nominale: 1.91 N·m
Coppia di picco: 5.73 N·m
Back EMF: 34 V/1000 r.min
Costante di coppia: 0.55 N·m/A
Inerzia del rotore: 0.39×10⁻⁴ kg·m²
Resistenza di fase (L-L): 1.39 Ω
Induttanza di fase (L-L): 10.7 mH
Costante di tempo elettrica: 5.5 ms
Peso: 2.07 kg
Drive compatibili: ACSDP100H-40 / ACSDP100E-40

Encoder e protezione
Tipo di encoder: 23-bit Absolute
Classe di isolamento: Classe F
Grado di protezione: IP65
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% UR (senza condensa)

Dimensioni meccaniche
Dimensione telaio: 60 mm
Lunghezza corpo (senza freno): 169 mm
Lunghezza corpo (con freno a magnete permanente): 217 mm

Curva coppia-velocità
Immagine della curva coppia-velocità fornita nella pagina prodotto (curva prestazionale indicativa per ACSM60N-01930B4-MHZ).

Disegno meccanico
Disegno meccanico fornito per la serie ACSM60N (dettagli dimensionali e di montaggio).

Caratteristiche / Specifiche tecniche

• Telaio: 60 mm
• Poli: 4 poli
• Potenza nominale: 600 W (0.6 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Coppia nominale: 1.91 N·m
• Coppia di picco: 5.73 N·m (rapporto 3×)
• Encoder: encoder assoluto 23 bit
• Protezione: IP65
• Back EMF: 34 V/1000 r.min
• Costante di coppia: 0.55 N·m/A
• Resistenza di fase (L-L): 1.39 Ω
• Induttanza di fase (L-L): 10.7 mH
• Costante di tempo elettrica: 5.5 ms
• Inerzia del rotore: 0.39×10⁻⁴ kg·m²
• Peso: 2.07 kg
• Drive compatibili: ACSDP100H-40, ACSDP100E-40
• Ambiente di funzionamento: -20°C a +40°C, <90% UR senza condensa
