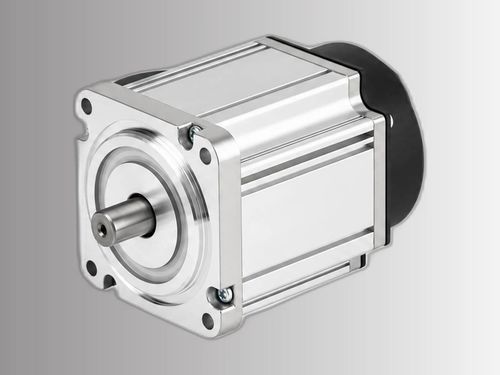

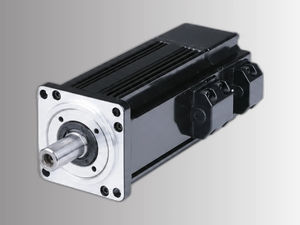

Servomotore AC ACSM60B-01330A6-TJA

220 V5 poliad alta risoluzione

Panoramica del prodotto
Servomotore AC telaio 60 mm, design a 5 poli, codice ACSM60B-01330A6-TJA, potenza nominale 400 W a 220 V, coppia nominale 1,27 N·m e fino a 6000 RPM. Dotato di encoder assoluto a 17 bit e compatibile con gli azionamenti ACSDP100H-40 / ACSDP100E-40.

Punti chiave

• Potenza nominale: 400 W (0,4 kW)
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 1,27 N·m
• Encoder: assoluto 17 bit

Informazioni sul prodotto

• Codice parte: ACSM60B-01330A6-TJA
• Tensione nominale: 220 V
• Corrente nominale: 2,5 A (tip.)
• Corrente di picco: 7,5 A
• Azionamenti compatibili: ACSDP100H-40 / ACSDP100E-40

Specifiche elettriche e meccaniche

• Potenza nominale — 0,4 kW
• Tensione nominale — 220 V
• Coppia nominale — 1,27 N·m
• Coppia di picco — 3,81 N·m
• Corrente nominale — 2,5 A
• Corrente di picco — 7,5 A
• Velocità nominale — 3000 RPM
• Velocità max — 6000 RPM
• Costante di coppia — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Resistenza di fase (L-L) — 3,5 Ω
• Induttanza di fase (L-L) — 5,8 mH
• Inerzia del rotore — 0,52×10⁻⁴ kg·m²
• Coppie di poli — 5

Encoder e protezione

• Tipo encoder — assoluto 17 bit
• Classe di isolamento — Classe F

Dimensioni meccaniche

• Dimensione telaio — 60 mm
• Lunghezza corpo (senza freno) — 90 mm
• Lunghezza corpo (con freno) — 120 mm

Elementi visivi aggiuntivi
Include curva coppia-velocità e disegni meccanici relativi alla serie ACSM60B.

Caratteristiche tecniche

• Telaio: 60 mm, design a 5 poli
• Potenza nominale: 400 W (0,4 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM; Velocità max: 6000 RPM
• Coppia nominale: 1,27 N·m; Coppia di picco: 3,81 N·m
• Corrente nominale: 2,5 A; Corrente di picco: 7,5 A
• Costante di coppia: 0,5 N·m/A
• Back EMF: 31,2 V/Krpm
• Resistenza di fase (L-L): 3,5 Ω; Induttanza di fase (L-L): 5,8 mH
• Inerzia rotore: 0,52×10⁻⁴ kg·m²
• Coppie di poli: 5
• Encoder: assoluto 17 bit
• Classe isolamento: F
• Azionamenti compatibili: ACSDP100H-40, ACSDP100E-40
