Servomotore AC ACSM60B

220 V5 poliad alta risoluzione

Panoramica prodotto

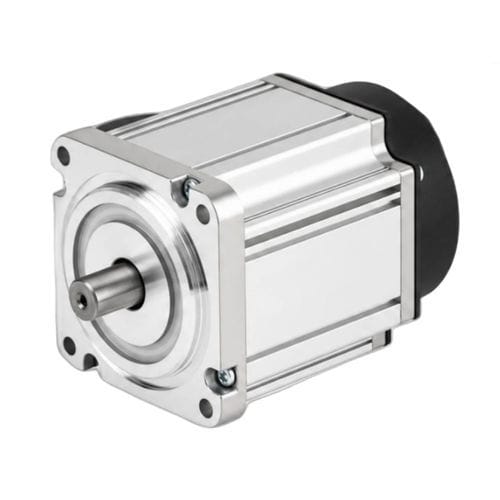

Servomotore AC a 5 poli, telaio 60 mm, potenza nominale 200 W a 220 V. Dotato di encoder assoluto a 17 bit, velocità nominale 3000 RPM e velocità massima 6000 RPM. Indicato per sistemi di motion compatti che richiedono feedback di posizione accurato.

Punti chiave

• Potenza nominale: 200 W (0,2 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 0,64 N·m (Picco 1,92 N·m)
• Encoder: assoluto 17 bit

Identificativi prodotto
Codice: ACSM60B-00630A6-TJA
Dimensione telaio: 60 mm
Configurazione: 5 poli

Specifiche elettriche e meccaniche

• Potenza nominale: 0,2 kW
• Tensione nominale: 220 V
• Corrente nominale: 1,6 A (Picco 4,8 A)
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 0,64 N·m
• Coppia di picco: 1,92 N·m
• Costante di coppia: 0,4 N·m/A
• Back EMF: 29,3 V/Krpm
• Resistenza di fase (L-L): 8,9 Ω
• Induttanza di fase (L-L): 13,5 mH
• Inerzia rotore: 0,3×10⁻⁴ kg·m²
• Coppie di poli: 5
• Driver compatibili: ACSDP100H-40, ACSDP100E-40

Encoder e isolamento

• Tipo encoder: assoluto 17 bit per feedback di posizione
• Classe di isolamento: F

Dimensioni meccaniche

• Telaio: 60 mm
• Lunghezza corpo (senza freno): 72 mm
• Lunghezza corpo (con freno): 102 mm

Curva coppia-velocità
Curva coppia-velocità disponibile come riferimento prestazionale — consultare immagini/diagrammi del prodotto.

Disegno meccanico
Disegno meccanico dettagliato disponibile per la serie ACSM60B (vedere immagini/diagrammi prodotto) per integrazione e montaggio.

Applicazioni tipiche

• Robotica industriale compatta e cobot
• Indicizzazione CNC e controllo di assi di piccole dimensioni
• Macchine per imballaggio e unità pick-and-place
• Dispositivi medicali e automazione di laboratorio che richiedono movimento preciso

Specifiche tecniche

• Telaio: 60 mm
• Pole: 5
• Potenza nominale: 200 W (0,2 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Velocità massima: 6000 RPM
• Coppia nominale: 0,64 N·m
• Coppia di picco: 1,92 N·m
• Corrente nominale: 1,6 A
• Corrente di picco: 4,8 A
• Costante di coppia: 0,4 N·m/A
• Back EMF: 29,3 V/Krpm
• Resistenza di fase (L-L): 8,9 Ω
• Induttanza di fase (L-L): 13,5 mH
• Inerzia rotore: 0,3×10⁻⁴ kg·m²
• Coppie di poli: 5
• Encoder: assoluto 17 bit
• Classe di isolamento: F
• Driver compatibili: ACSDP100H-40, ACSDP100E-40
• Codice esempio: ACSM60B-00630A6-TJA
