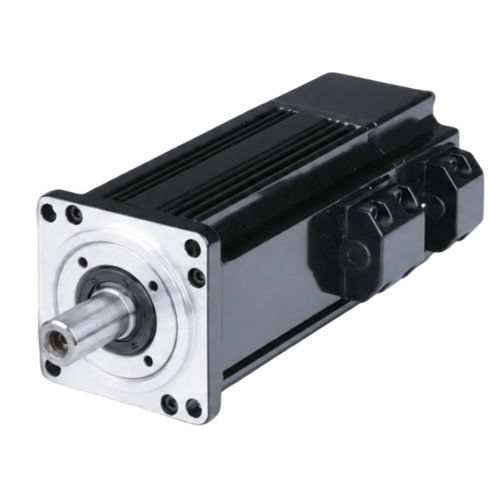

Servomotore AC ACSM40N

220 VIP654 poli

Panoramica del prodotto
Servomotore AC a 4 poli, telaio 40 mm, potenza nominale 100 W a 220 V, 3000 RPM, coppia nominale 0,32 N·m. Dotato di encoder assoluto a 23 bit, protezione IP65 e rapporto coppia di picco 2:1.

Punti chiave

• Potenza nominale: 100 W
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,32 N·m
• Coppia di picco: 0,64 N·m
• Encoder: assoluto 23 bit
• Protezione: IP65

Numero di parte e informazioni di base

• Numero di parte: ACSM40N-00330B4-MHZ
• Tensione nominale: 220 V
• Potenza nominale: 100 W (0,1 kW)

Specifiche elettriche e meccaniche
Potenza nominale: 0,1 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 0,6 A
Velocità nominale: 3000 RPM
Coppia nominale: 0,32 N·m
Coppia di picco: 0,64 N·m
Back EMF: 32,8 V/1000 r.min
Costante di coppia: 0,53 N·m/A
Inerzia del rotore: 0,051×10⁻⁴ kg·m²
Resistenza di fase (L-L): 34 Ω
Induttanza di fase (L-L): 40 mH
Costante di tempo elettrica: 1,18 ms
Peso: 0,47 kg
Driver compatibili: ACSDP100H-40 / ACSDP100E-40

Encoder e protezione
Tipo di encoder: assoluto 23 bit
Classe di isolamento: Classe B
Grado di protezione: IP65
Temperatura ambiente: -20°C ~ +40°C
Umidità ambientale: < 90% RH (senza condensa)

Dimensioni meccaniche
Dimensione telaio: 40 mm
Lunghezza corpo (senza freno): 90 mm
Lunghezza corpo (con freno a magnete permanente): 124 mm

Altri materiali prodotto
Curve coppia-velocità e disegno meccanico disponibili per la serie ACSM40N.

Specifiche tecniche

• Serie: ACSM40N series
• Modello / Numero di parte: ACSM40N-00330B4-MHZ
• Potenza nominale: 100 W (0,1 kW)
• Tensione nominale: 220 V
• Corrente nominale: 0,6 A
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,32 N·m
• Coppia di picco: 0,64 N·m
• Back EMF: 32,8 V/1000r.min
• Costante di coppia: 0,53 N·m/A
• Inerzia del rotore: 0,051×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 34 Ω
• Induttanza di fase (L-L): 40 mH
• Costante di tempo elettrica: 1,18 ms
• Peso: 0,47 kg
• Encoder: assoluto 23 bit
• Classe di isolamento: Classe B
• Grado di protezione: IP65
• Temperatura ambiente di esercizio: -20°C a +40°C
• Umidità ambientale: < 90% RH (senza condensa)
• Dimensione telaio: 40 mm
• Lunghezza corpo (senza freno): 90 mm
• Lunghezza corpo (con freno a magnete permanente): 124 mm
• Driver compatibili: ACSDP100H-40, ACSDP100E-40
