Servomotore AC ACSM130N-15015B4-MH
220 Vcon frenocon encoder

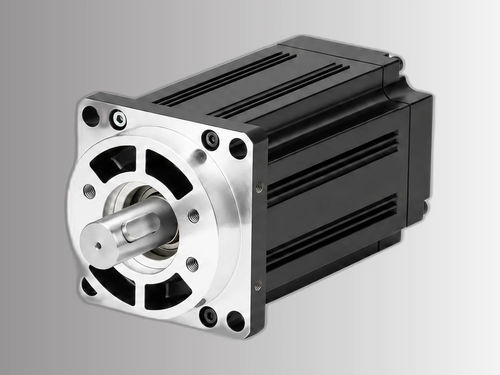

Servomotore AC - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / con freno / con encoder
Servomotore AC - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / con freno / con encoder
Servomotore AC - ACSM130N-15015B4-MH - NEOTON MOTOR - 220 V / con freno / con encoder - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
AC
Tensione
220 V
Montaggio
con freno, con encoder
Configurazione dei contatti
4 poli
Altre caratteristiche
ad alta risoluzione, ad alta prestazione, con encoder integrato, servocomandato
Potenza

2,3 kW
(3,13 hp)

Intensità

9,5 A

Coppia

Max.: 30 Nm
(22,126864 ft.lb)

Min.: 15 Nm
(11,063432 ft.lb)

Velocità di rotazione

1.500 rpm
(9.424,778 rad.min-1)

Diametro

130 mm
(5,12 in)

Temperatura di funzionamento

Max.: 40 °C
(104 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Servomotore AC 4 poli, telaio 130 mm, potenza nominale 2,3 kW, 220 V, 1500 giri/min, coppia nominale 15 N·m. Dotato di encoder assoluto a 23 bit e rapporto coppia di picco 2×.

Punti chiave
  • Potenza nominale: 2,3 kW
  • Velocità nominale: 1500 giri/min
  • Coppia nominale: 15 N·m
  • Coppia di picco: 30 N·m
  • Encoder: assoluto 23 bit


Numero di parte
ACSM130N-15015B4-MH

Specifiche elettriche e meccaniche
Potenza nominale: 2,3 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 9,5 A
Velocità nominale: 1500 giri/min
Coppia nominale: 15 N·m
Coppia di picco: 30 N·m
Back EMF: 114 V/1000 r.min
Costante di coppia: 1,58 N·m/A
Inerzia del rotore: 2,77×10⁻³ kg·m²
Resistenza di fase (L-L): 1,1 Ω
Induttanza di fase (L-L): 4,45 mH
Costante di tempo elettrica: 4,05 ms
Peso: 12,6 kg
Drive compatibili: ACSDP200H / ACSDP200E

Encoder e protezione
Tipo di encoder: assoluto 23 bit
Classe di isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% UR (senza condensazione)

Dimensioni meccaniche
Dimensione telaio: 130 mm
Lunghezza corpo (senza freno): 241 mm
Lunghezza corpo (con freno a magnete permanente): 311 mm
Lunghezza corpo (con freno elettromagnetico): 322 mm

Immagini aggiuntive
Curve coppia-velocità e disegni meccanici sono forniti per riferimento delle prestazioni e delle dimensioni.

Caratteristiche / Specifiche tecniche
  • Modello / Serie: serie ACSM130N
  • Numero di parte: ACSM130N-15015B4-MH
  • Potenza nominale: 2,3 kW (2300 W)
  • Tensione nominale: 220 V
  • Velocità nominale: 1500 giri/min
  • Coppia nominale: 15 N·m
  • Coppia di picco: 30 N·m
  • Encoder: encoder assoluto 23 bit
  • Back EMF: 114 V/1000 r.min
  • Costante di coppia: 1,58 N·m/A
  • Inerzia del rotore: 2,77×10⁻³ kg·m²
  • Resistenza di fase (L-L): 1,1 Ω
  • Induttanza di fase (L-L): 4,45 mH
  • Costante di tempo elettrica: 4,05 ms
  • Peso: 12,6 kg
  • Dimensione telaio: 130 mm
  • Lunghezza corpo (senza freno / freno PM / freno EM): 241 mm / 311 mm / 322 mm
  • Drive compatibili: ACSDP200H, ACSDP200E
  • Condizioni di esercizio: -20°C a +40°C, < 90% UR senza condensazione
