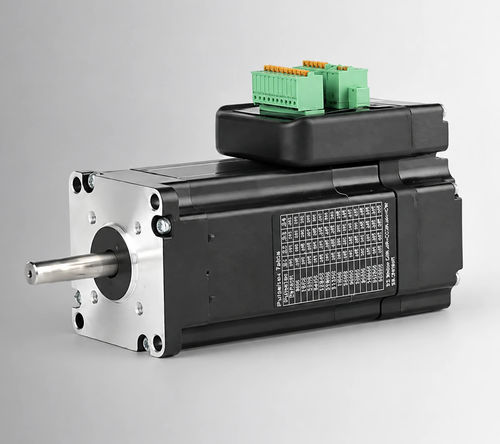

Servomotore AC UCS57-180

36 Vcon encoder e driver integratiNEMA 23

Panoramica del prodotto
Il UCS57-180 è un motore servo AC integrato a bassa tensione da 57 mm che eroga 180 W a 3000 RPM con una coppia nominale di 0,57 N·m. L'unità integra motore, encoder 1000 PPR, driver DSP con controllo vettoriale e modulo di comunicazione di rete in un involucro compatto 57×57×147,5 mm, adatto per applicazioni di automazione industriale.

PUNTI CHIAVE

• Potenza nominale 180 W a 3000 RPM
• Controller DSP integrato con algoritmo di controllo vettoriale
• Encoder integrato 1000 PPR
• Modulo di comunicazione di rete incluso
• Corpo compatto 57×57×147,5 mm (frame 57 mm / NEMA 23)

Specifiche elettriche
Tensione nominale — 36 V AC
Potenza nominale — 180 W
Velocità nominale — 3000 RPM
Coppia nominale — 0,57 N·m
Coppia di picco — 1,5 N·m
Corrente nominale — 7,2 A
Costante Back-EMF — 65 V/kRPM
Costante di coppia — 0,08 N·m/A
Inerzia del rotore — 0,46 kg·cm²
Risoluzione encoder — 1000 PPR
Classe d'isolamento — B (130°C)
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 147,5 mm
Peso — 1,63 kg
Codice prodotto — UCS57-180

Disegno meccanico
Sono forniti disegni dimensionali e interfacce di montaggio per la famiglia di servo integrati da 57 mm a supporto dell'integrazione di sistema e della progettazione dei pannelli.

Specifiche tecniche

• Modello / Codice prodotto: UCS57-180
• Potenza nominale: 180 W
• Tensione nominale: 36 V AC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,57 N·m
• Coppia di picco: 1,5 N·m
• Corrente nominale: 7,2 A
• Costante Back-EMF: 65 V/kRPM
• Costante di coppia: 0,08 N·m/A
• Inerzia del rotore: 0,46 kg·cm²
• Risoluzione encoder: 1000 PPR
• Classe d'isolamento: B (130°C)
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 147,5 mm
• Peso: 1,63 kg
• Funzionalità integrate: motore, encoder, driver DSP in controllo vettoriale, modulo di comunicazione di rete
