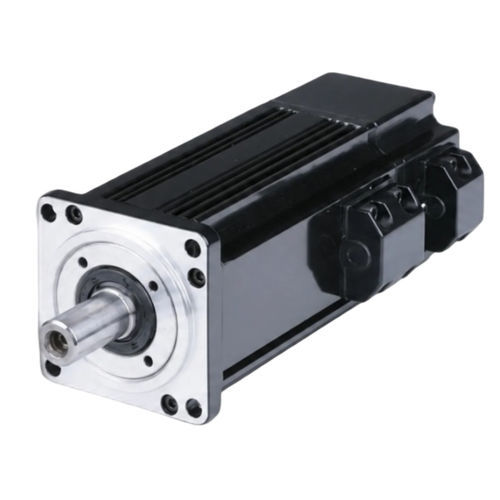

Servomotore AC ACSM40N

220 VIP654 poli

Panoramica del prodotto
Servomotore AC telaio 40 mm, 4 poli, modello ACSM40N-00130B4-MHZ, 50 W a 220 V, 3000 RPM e coppia nominale 0,16 N·m. Dotato di encoder assoluto a 23 bit e protezione IP65, con coppia di picco 2× per applicazioni di controllo del moto di precisione.

Punti chiave

• Potenza nominale: 50 W
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,16 N·m
• Coppia di picco: 0,32 N·m (2× nominale)
• Encoder: assoluto 23 bit
• Protezione: IP65

Numero di parte & specifiche di base
Numero di parte: ACSM40N-00130B4-MHZ
Potenza nominale: 50 W
Tensione nominale: 220 V
Velocità nominale: 3000 RPM
Coppia nominale: 0,16 N·m
Coppia di picco: 0,32 N·m

Specifiche elettriche & meccaniche

• Potenza nominale: 0,05 kW
• Tensione di linea nominale: 220 V
• Corrente di linea nominale: 0,4 A
• Forza controelettromotrice: 36,8 V/1000 r.min
• Costante di coppia: 0,4 N·m/A
• Inerzia del rotore: 0,025×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 108 Ω
• Induttanza di fase (L-L): 108 mH
• Costante di tempo elettrico: 1,0 ms
• Peso: 0,32 kg
• Convertitori compatibili: ACSDP100H-40 / ACSDP100E-40

Encoder & protezione

• Tipo di encoder: assoluto 23 bit
• Classe di isolamento: Classe B
• Grado di protezione: IP65
• Ambiente operativo: -20°C a +40°C
• Umidità ambiente: < 90% UR (senza condensazione)

Dimensioni meccaniche

• Dimensione telaio: 40 mm
• Lunghezza corpo (senza freno): 75 mm
• Lunghezza corpo (con freno a magnete permanente): 109 mm

Visuali aggiuntive
La curva coppia-velocità e il disegno meccanico della serie ACSM40N sono disponibili nella pagina prodotto.

Specifiche tecniche

• Telaio: 40 mm
• Pole: 4 poli
• Potenza nominale: 50 W (0,05 kW)
• Tensione nominale: 220 V
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,16 N·m
• Coppia di picco: 0,32 N·m
• Encoder: encoder assoluto 23 bit
• Protezione: IP65
• Forza controelettromotrice: 36,8 V/1000 r.min
• Costante di coppia: 0,4 N·m/A
• Inerzia rotore: 0,025×10⁻⁴ kg·m²
• Resistenza di fase (L-L): 108 Ω
• Induttanza di fase (L-L): 108 mH
• Costante di tempo elettrico: 1,0 ms
• Peso: 0,32 kg
• Convertitori compatibili: ACSDP100H-40 / ACSDP100E-40
• Ambiente operativo: -20°C a +40°C, < 90% UR senza condensazione
