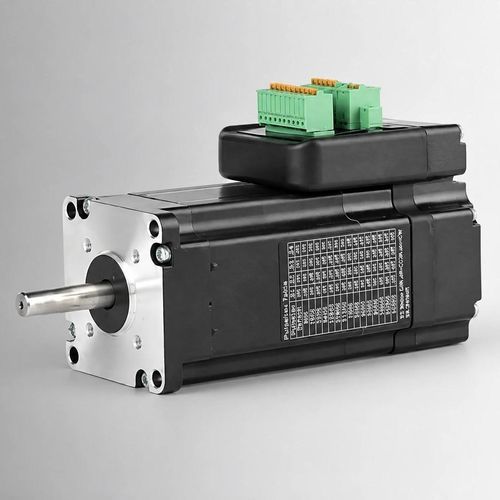

Servomotore AC UCS57-180

36 VNEMA 23servocomandato

Panoramica del prodotto
Lo UCS57-180 è un servomotore AC integrato da 57 mm a bassa tensione che eroga 180 W a 3000 RPM con coppia nominale di 0,57 N·m. Unisce motore, encoder 1000 PPR, driver DSP a controllo vettoriale e modulo di comunicazione di rete in un involucro compatto 57×57×147,5 mm, adatto ad applicazioni industriali con spazio limitato.

Punti chiave

• Potenza nominale 180 W a 3000 RPM
• Controllore DSP integrato con algoritmo di controllo vettoriale
• Encoder incrementale integrato 1000 PPR
• Modulo di comunicazione di rete onboard
• Corpo compatto 57×57×147,5 mm (NEMA 23)

Specifiche rapide
Potenza nominale — 180 W
Tensione nominale — 36 V AC
Velocità nominale — 3000 RPM
Coppia nominale — 0,57 N·m
Coppia di picco — 1,5 N·m
Corrente nominale — 7,2 A

Specifiche elettriche
Tensione nominale — 36 V AC
Potenza nominale — 180 W
Velocità nominale — 3000 RPM
Coppia nominale — 0,57 N·m
Coppia di picco — 1,5 N·m
Corrente nominale — 7,2 A
Costante Back‑EMF — 65 V/kRPM
Costante di coppia — 0,08 N·m/A
Inerzia del rotore — 0,46 kg·cm²
Risoluzione encoder — 1000 PPR
Classe di isolamento — B (130°C)
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 147,5 mm
Peso — 1,63 kg
Codice prodotto — UCS57-180

Disegno meccanico
Disegno meccanico disponibile con le dimensioni complessive e i dettagli di fissaggio per il servomotore integrato da 57 mm (corpo 57×57×147,5 mm).

Specifiche tecniche

• Modello / Codice: UCS57-180
• Potenza nominale: 180 W
• Tensione nominale: 36 V AC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,57 N·m
• Coppia di picco: 1,5 N·m
• Corrente nominale: 7,2 A
• Costante Back‑EMF: 65 V/kRPM
• Costante di coppia: 0,08 N·m/A
• Inerzia del rotore: 0,46 kg·cm²
• Risoluzione encoder: 1000 PPR
• Classe di isolamento: B (130°C)
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 147,5 mm
• Peso: 1,63 kg
