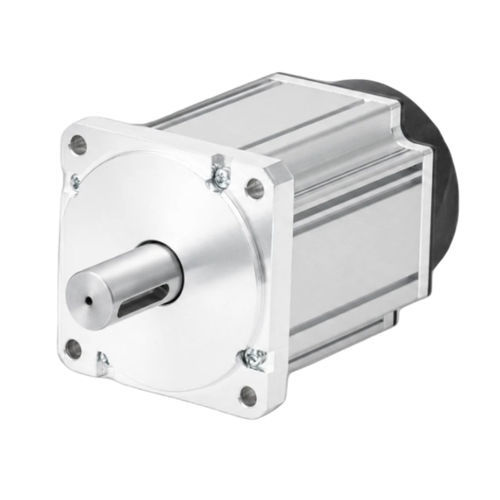

Servomotore AC ACSM80B220 V5 poliper applicazioni industriali
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- AC
- Tensione
- 220 V
- Configurazione dei contatti
- 5 poli
- Applicazioni
- per applicazioni industriali
- Altre caratteristiche
- ad alta precisione, ad alta risoluzione, con encoder integrato, ad anello chiuso, servocomandato
- Potenza
0,75 kW
(1,02 hp)- Intensità
Max.: 13,5 A
Min.: 4,5 A
- Coppia
Max.: 7,17 Nm
(5,288321 ft.lb)Min.: 2,39 Nm
(1,762774 ft.lb)- Velocità di rotazione
Max.: 6.000 rpm
(37.699,1118 rad.min-1)Min.: 3.000 rpm
(18.849,5559 rad.min-1)- Diametro
80 mm
(3,15 in)
Descrizione
Panoramica del prodotto
Corpo da 80 mm, motore servo AC a 5 poli, 750 W, 220 V. Velocità nominale 3000 RPM, coppia nominale 2,39 N·m e velocità massima fino a 6000 RPM. Dotato di encoder assoluto a 17 bit per feedback di posizione preciso. Adatto ad applicazioni industriali di controllo del moto.
Punti chiave
Informazioni sul pezzo
Numero parte: ACSM80B-02430A6-TJA
Specifiche elettriche e meccaniche
Potenza nominale: 0.75 kW
Tensione nominale: 220 V
Coppia nominale: 2.39 N·m
Coppia di picco: 7.17 N·m
Corrente nominale: 4.5 Arms
Corrente di picco: 13.5 Arms
Velocità nominale: 3000 RPM
Velocità massima: 6000 RPM
Costante di coppia: 0.53 N·m/A
Forza elettromotrice inversa: 32.8 V/Krpm
Resistenza di fase (L-L): 1.2 Ω
Induttanza di fase (L-L): 4.2 mH
Inerzia del rotore: 1.5×10⁻⁴ kg·m²
Coppie di poli: 5
Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75
Encoder e protezione
Tipo di encoder: assoluto 17 bit
Classe di isolamento: F
Dimensioni meccaniche
Dimensione telaio: 80 mm
Lunghezza corpo (senza freno): 96 mm
Lunghezza corpo (con freno): 133 mm
Curva coppia-velocità
Curva coppia-velocità e disegno meccanico forniti come riferimento per prestazioni e montaggio.
Specifiche tecniche
Corpo da 80 mm, motore servo AC a 5 poli, 750 W, 220 V. Velocità nominale 3000 RPM, coppia nominale 2,39 N·m e velocità massima fino a 6000 RPM. Dotato di encoder assoluto a 17 bit per feedback di posizione preciso. Adatto ad applicazioni industriali di controllo del moto.
Punti chiave
- Potenza nominale: 750 W
- Velocità nominale: 3000 RPM
- Velocità massima: 6000 RPM
- Coppia nominale: 2,39 N·m
- Encoder: assoluto 17 bit
Informazioni sul pezzo
Numero parte: ACSM80B-02430A6-TJA
Specifiche elettriche e meccaniche
Potenza nominale: 0.75 kW
Tensione nominale: 220 V
Coppia nominale: 2.39 N·m
Coppia di picco: 7.17 N·m
Corrente nominale: 4.5 Arms
Corrente di picco: 13.5 Arms
Velocità nominale: 3000 RPM
Velocità massima: 6000 RPM
Costante di coppia: 0.53 N·m/A
Forza elettromotrice inversa: 32.8 V/Krpm
Resistenza di fase (L-L): 1.2 Ω
Induttanza di fase (L-L): 4.2 mH
Inerzia del rotore: 1.5×10⁻⁴ kg·m²
Coppie di poli: 5
Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75
Encoder e protezione
Tipo di encoder: assoluto 17 bit
Classe di isolamento: F
Dimensioni meccaniche
Dimensione telaio: 80 mm
Lunghezza corpo (senza freno): 96 mm
Lunghezza corpo (con freno): 133 mm
Curva coppia-velocità
Curva coppia-velocità e disegno meccanico forniti come riferimento per prestazioni e montaggio.
Specifiche tecniche
- Telaio: 80 mm
- Poli: 5 poli
- Potenza nominale: 750 W (0.75 kW)
- Tensione nominale: 220 V
- Velocità nominale: 3000 RPM
- Velocità massima: 6000 RPM
- Coppia nominale: 2.39 N·m
- Coppia di picco: 7.17 N·m
- Corrente nominale: 4.5 Arms
- Corrente di picco: 13.5 Arms
- Costante di coppia: 0.53 N·m/A
- Forza elettromotrice inversa: 32.8 V/Krpm
- Resistenza di fase (L-L): 1.2 Ω
- Induttanza di fase (L-L): 4.2 mH
- Inerzia del rotore: 1.5×10⁻⁴ kg·m²
- Coppie di poli: 5
- Encoder: encoder assoluto 17 bit
- Classe di isolamento: F
- Azionamenti compatibili: ACSDP100H-75, ACSDP100E-75
- Lunghezza corpo (senza freno): 96 mm; con freno: 133 mm
