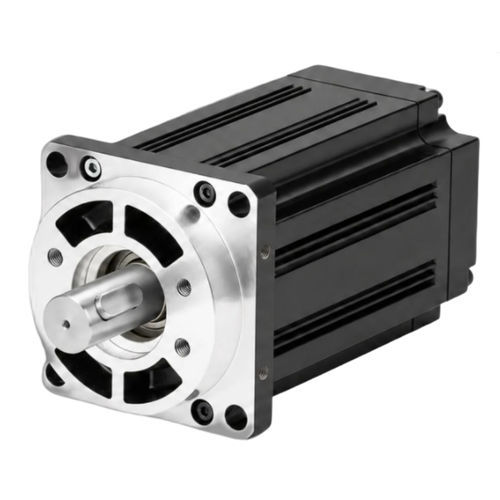

Servomotore AC ACSM130N

220 Vcon freno elettromagnetico4 poli

Panoramica del prodotto
Telaio 130 mm, motore servomotore AC a 4 poli, 1,3 kW, 220 V, 2500 RPM con coppia nominale 5 N·m. Encoder assoluto da 23 bit integrato. Codice: ACSM130N-05025B4-MH.

Punti principali

• Potenza nominale: 1,3 kW
• Velocità nominale: 2500 RPM
• Coppia nominale: 5 N·m
• Coppia di picco: 15 N·m (3× nominale)
• Encoder: assoluto 23 bit

Specifiche elettriche e meccaniche
Potenza nominale: 1,3 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 5,0 A
Velocità nominale: 2500 RPM
Coppia nominale: 5 N·m
Coppia di picco: 15 N·m
Back EMF: 68 V/1000 r.min
Costante di coppia: 1,0 N·m/A
Inerzia rotore: 1,06×10⁻³ kg·m²
Resistenza di fase (L-L): 1,84 Ω
Induttanza di fase (L-L): 4,9 mH
Costante di tempo elettrica: 2,66 ms
Peso: 6,6 kg
Drive compatibili: ACSDP200H / ACSDP200E

Encoder e protezione
Tipo di encoder: assoluto 23 bit
Classe di isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% RH (senza condensazione)

Dimensioni meccaniche
Formato telaio: 130 mm
Lunghezza corpo (senza freno): 171 mm
Lunghezza corpo (con freno a magnete permanente): 241 mm
Lunghezza corpo (con freno elettromagnetico): 228 mm

Diagrammi

• Curva coppia-velocità (immagine disponibile)
• Disegno meccanico serie ACSM130N (immagine disponibile)

Specifiche tecniche

• Telaio: 130 mm
• Poli: 4
• Potenza nominale: 1,3 kW (1300 W)
• Tensione nominale: 220 V
• Velocità nominale: 2500 RPM
• Coppia nominale: 5 N·m
• Coppia di picco: 15 N·m
• Encoder: encoder assoluto 23 bit
• Back EMF: 68 V/1000 r.min
• Costante di coppia: 1,0 N·m/A
• Resistenza di fase (L-L): 1,84 Ω
• Induttanza di fase (L-L): 4,9 mH
• Costante di tempo elettrica: 2,66 ms
• Inerzia rotore: 1,06×10⁻³ kg·m²
• Peso: 6,6 kg
• Drive compatibili: ACSDP200H, ACSDP200E
