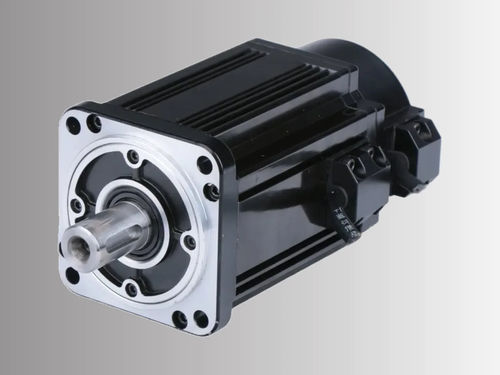

Servomotore AC ACSM130B-07725A6-MH

220 Vcon encoderad anello chiuso

Panoramica del prodotto
Servomotore CA con telaio 130 mm, modello ACSM130B-07725A6-MH. Potenza nominale 2.0 kW e coppia nominale 7.7 N·m a 2500 RPM. Progettato per applicazioni industriali di motion control che richiedono un ingombro ridotto e un encoder assoluto a 17 bit per posizionamenti precisi.

Punti chiave

• Potenza nominale: 2.0 kW
• Velocità nominale: 2500 RPM
• Coppia nominale: 7.7 N·m
• Coppia di picco: 22 N·m
• Encoder: assoluto 17 bit

Specifiche elettriche e meccaniche
Potenza nominale: 2.0 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 7.5 A
Velocità nominale: 2500 RPM
Coppia nominale: 7.7 N·m
Coppia di picco: 22 N·m
Forza elettromotrice inversa: 68 V/1000 r.min
Costante di coppia: 1.03 N·m/A
Inerzia rotore: 1.53×10⁻³ kg·m²
Resistenza di fase (L-L): 1.01 Ω
Induttanza di fase (L-L): 2.94 mH
Costante di tempo elettrica: 2.91 ms
Driver compatibile: ACSDP200H / ACSDP200E

Encoder e protezione
Tipo di encoder: assoluto 17 bit
Classe di isolamento: Classe B

Dimensioni meccaniche
Dimensione telaio: 130 mm
Lunghezza corpo (senza freno): 192 mm

Illustrazioni aggiuntive
Curva coppia-velocità e disegno meccanico disponibili nella pagina prodotto.

Specifiche tecniche

• Modello / Serie: ACSM130B series
• Numero di parte: ACSM130B-07725A6-MH
• Potenza nominale: 2000 W
• Tensione nominale: 220 V
• Corrente nominale: 7.5 A
• Velocità nominale: 2500 RPM
• Coppia nominale: 7.7 N·m
• Coppia di picco: 22 N·m
• Encoder: assoluto 17 bit
• Forza elettromotrice inversa: 68 V/1000 r.min
• Costante di coppia: 1.03 N·m/A
• Inerzia rotore: 1.53×10⁻³ kg·m²
• Resistenza di fase (L-L): 1.01 Ω
• Induttanza di fase (L-L): 2.94 mH
• Costante di tempo elettrica: 2.91 ms
• Driver compatibili: ACSDP200H / ACSDP200E
• Dimensione telaio: 130 mm
• Lunghezza corpo (senza freno): 192 mm
