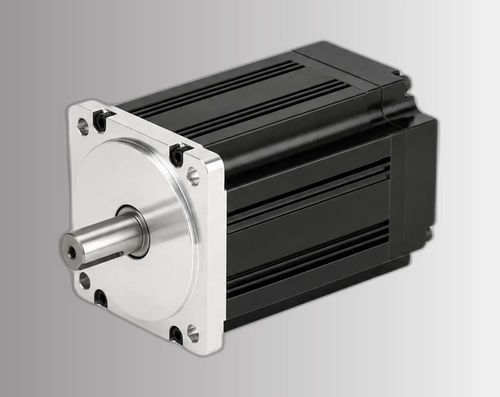

Servomotore AC ACSM80N-04025B4-MHZ

220 Vcon frenocon freno elettromagnetico

Panoramica del prodotto
Telaio 80 mm, motore servo AC a 4 poli, 1,0 kW, 220 V, velocità nominale 2500 giri/min e coppia nominale 4,0 N·m. Dotato di encoder assoluto a 23 bit e protezione IP65. Disponibile con diverse opzioni di freno e compatibile con gli azionamenti specificati per applicazioni di automazione industriale.

Punti chiave

• Potenza nominale: 1,0 kW
• Velocità nominale: 2500 giri/min
• Coppia nominale: 4,0 N·m
• Coppia di picco: 12 N·m
• Encoder: assoluto 23 bit
• Protezione: IP65

Identificatori
Numero di parte — ACSM80N-04025B4-MHZ
Telaio / Serie — ACSM80N Series

Specifiche elettriche e meccaniche
Parametro — Valore
Potenza nominale — 1,0 kW
Tensione di linea nominale — 220 V
Corrente nominale — 4,4 A
Corrente di picco — 13,2 A
Velocità nominale — 2500 giri/min
Coppia nominale — 4,0 N·m
Coppia di picco — 12 N·m
Forza controelettromotrice — 56 V/1000 r.min
Costante di coppia — 0,9 N·m/A
Inerzia del rotore — 2.97×10⁻⁴ kg·m²
Resistenza di fase (L-L) — 1,83 Ω
Induttanza di fase (L-L) — 4,72 mH
Costante di tempo elettrica — 2,58 ms
Peso — 4,1 kg
Azionamento compatibile — ACSDP100H-75 / ACSDP100E-75

Encoder e protezione
Parametro — Valore
Tipo di encoder — Assoluto 23 bit
Classe di isolamento — Classe B
Indice di protezione — IP65
Temperatura ambiente — -20°C ~ +40°C
Umidità ambiente — < 90% UR (senza condensa)

Dimensioni meccaniche
Parametro — Valore
Dimensione telaio — 80 mm
Lunghezza corpo (senza freno) — 191 mm
Lunghezza corpo (con freno a magnete permanente) — 245 mm
Lunghezza corpo (con freno elettromagnetico) — 231 mm

Visuali incluse
Curva coppia-velocità e disegno meccanico disponibili per la serie ACSM80N (i visual mostrano le caratteristiche coppia-velocità e il montaggio/dimensionamento meccanico).

Specifiche tecniche

• Serie: ACSM80N Series
• Numero di parte: ACSM80N-04025B4-MHZ
• Dimensione telaio: 80 mm
• Potenza nominale: 1,0 kW
• Tensione nominale: 220 V
• Corrente nominale: 4,4 A
• Corrente di picco: 13,2 A
• Velocità nominale: 2500 giri/min
• Coppia nominale: 4,0 N·m
• Coppia di picco: 12 N·m
• Encoder: encoder assoluto 23 bit
• Protezione: IP65
• Classe di isolamento: Classe B
• Peso: 4,1 kg
• Costante di coppia: 0,9 N·m/A
• Inerzia del rotore: 2.97×10⁻⁴ kg·m²
• Forza controelettromotrice: 56 V/1000 r.min
• Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75
• Ambiente operativo: -20°C a +40°C, < 90% UR senza condensa
