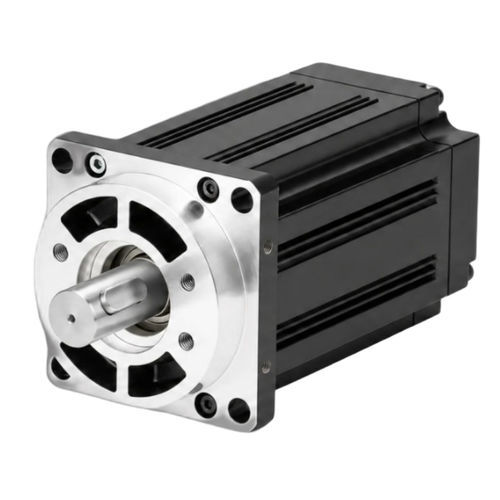

Servomotore AC ACSM130N220 V4 policon encoder integrato
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- AC
- Tensione
- 220 V
- Configurazione dei contatti
- 4 poli
- Applicazioni
- con encoder integrato
- Altre caratteristiche
- ad alta risoluzione, con encoder integrato, servocomandato
- Potenza
2,6 W
(0 hp)- Intensità
10 A
- Coppia
Min.: 10 Nm
(7,375621 ft.lb)Max.: 25 Nm
(18,439054 ft.lb)- Velocità di rotazione
2.500 rpm
(15.707,9633 rad.min-1)- Diametro
130 mm
(5,12 in)- Temperatura di funzionamento
Min.: -20 °C
(-4 °F)Max.: 40 °C
(104 °F)
Descrizione
Panoramica del prodotto
Motore servo AC telaio 130 mm, 4 poli, progettato per applicazioni di controllo del movimento industriale. Potenza nominale 2,6 kW, tensione nominale 220 V, velocità nominale 2500 rpm, coppia nominale 10 N·m. Dotato di encoder assoluto a 23 bit e rapporto coppia di picco / coppia nominale 2,5×.
Punti chiave
Identificativi
Codice articolo: ACSM130N-10025B4-MH
Potenza nominale: 2600 W
Tensione nominale: 220 V
Velocità nominale: 2500 rpm
Coppia nominale: 10 N·m
Coppia di picco: 25 N·m
Specifiche elettriche e meccaniche
Potenza nominale: 2,6 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 10 A
Velocità nominale: 2500 rpm
Coppia nominale: 10 N·m
Coppia di picco: 25 N·m
Back EMF: 70 V/1000 rpm
Costante di coppia: 1,0 N·m/A
Inerzia del rotore: 1,94×10⁻³ kg·m²
Resistenza di fase (L-L): 0,73 Ω
Induttanza di fase (L-L): 2,45 mH
Costante di tempo elettrico: 3,36 ms
Peso: 9,8 kg
Drive compatibile: ACSDP200H / ACSDP200E
Encoder e protezione
Tipo di encoder: encoder assoluto 23 bit
Classe di isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% UR (senza condensa)
Dimensioni meccaniche
Dimensione telaio: 130 mm
Lunghezza corpo (senza freno): 209 mm
Lunghezza corpo (con freno a magnete permanente): 279 mm
Lunghezza corpo (con freno elettromagnetico): 290 mm
Risorse aggiuntive
Curva coppia-velocità: immagine disponibile nei dettagli prodotto
Disegno meccanico: immagine disponibile (serie ACSM130N)
Specifiche tecniche
Motore servo AC telaio 130 mm, 4 poli, progettato per applicazioni di controllo del movimento industriale. Potenza nominale 2,6 kW, tensione nominale 220 V, velocità nominale 2500 rpm, coppia nominale 10 N·m. Dotato di encoder assoluto a 23 bit e rapporto coppia di picco / coppia nominale 2,5×.
Punti chiave
- Potenza nominale: 2,6 kW
- Velocità nominale: 2500 rpm
- Coppia nominale: 10 N·m
- Coppia di picco: 25 N·m
- Encoder: assoluto 23 bit
Identificativi
Codice articolo: ACSM130N-10025B4-MH
Potenza nominale: 2600 W
Tensione nominale: 220 V
Velocità nominale: 2500 rpm
Coppia nominale: 10 N·m
Coppia di picco: 25 N·m
Specifiche elettriche e meccaniche
Potenza nominale: 2,6 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 10 A
Velocità nominale: 2500 rpm
Coppia nominale: 10 N·m
Coppia di picco: 25 N·m
Back EMF: 70 V/1000 rpm
Costante di coppia: 1,0 N·m/A
Inerzia del rotore: 1,94×10⁻³ kg·m²
Resistenza di fase (L-L): 0,73 Ω
Induttanza di fase (L-L): 2,45 mH
Costante di tempo elettrico: 3,36 ms
Peso: 9,8 kg
Drive compatibile: ACSDP200H / ACSDP200E
Encoder e protezione
Tipo di encoder: encoder assoluto 23 bit
Classe di isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% UR (senza condensa)
Dimensioni meccaniche
Dimensione telaio: 130 mm
Lunghezza corpo (senza freno): 209 mm
Lunghezza corpo (con freno a magnete permanente): 279 mm
Lunghezza corpo (con freno elettromagnetico): 290 mm
Risorse aggiuntive
Curva coppia-velocità: immagine disponibile nei dettagli prodotto
Disegno meccanico: immagine disponibile (serie ACSM130N)
Specifiche tecniche
- Modello / Serie: ACSM130N Series
- Codice articolo: ACSM130N-10025B4-MH
- Potenza nominale: 2,6 kW (2600 W)
- Tensione nominale: 220 V
- Velocità nominale: 2500 rpm
- Coppia nominale: 10 N·m
- Coppia di picco: 25 N·m
- Encoder: assoluto 23 bit
- Peso: 9,8 kg
- Dimensione telaio: 130 mm
- Drive compatibile: ACSDP200H / ACSDP200E
- Classe di isolamento: Classe B
- Temperatura ambiente: -20°C ~ +40°C
- Resistenza di fase (L-L): 0,73 Ω
- Induttanza di fase (L-L): 2,45 mH
- Inerzia del rotore: 1,94×10⁻³ kg·m²
- Costante di coppia: 1,0 N·m/A
- Back EMF: 70 V/1000 rpm
