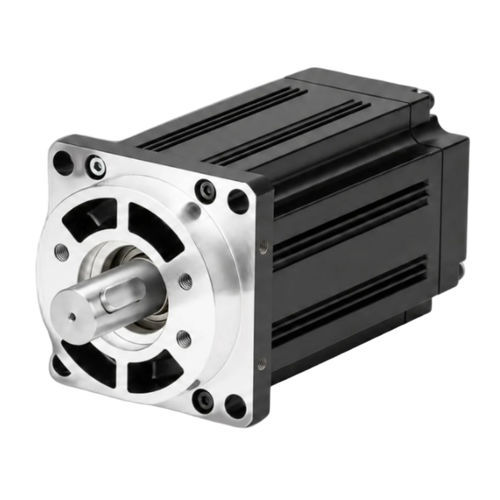

Servomotore AC ACSM130N220 V4 poliad alta coppia
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- AC
- Tensione
- 220 V
- Configurazione dei contatti
- 4 poli
- Altre caratteristiche
- ad alta coppia, di regolazione del movimento, con encoder integrato, servocomandato
- Potenza
1 kW
(1,36 hp)- Intensità
4 A
- Coppia
Min.: 4 Nm
(2,950249 ft.lb)Max.: 12 Nm
(8,850746 ft.lb)- Velocità di rotazione
2.500 rpm
(15.707,9633 rad.min-1)- Diametro
130 mm
(5,12 in)- Temperatura di funzionamento
Min.: -20 °C
(-4 °F)Max.: 40 °C
(104 °F)
Descrizione
Panoramica del prodotto
Carcassa 130 mm, motore servo AC a 4 poli con potenza nominale 1.0 kW (1000 W), 220 V, 2500 RPM. Coppia nominale 4 N·m, coppia di picco 12 N·m. Encoder assoluto a 23 bit integrato per il feedback di posizione. Adatto per applicazioni di controllo di movimento con ingombro compatto da 130 mm.
Punti chiave
Identificatori
Numero di parte: ACSM130N-04025B4-MH
Potenza nominale (alt): 1000 W
Tensione nominale: 220 V
Specifiche elettriche e meccaniche
Potenza nominale: 1.0 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 4.0 A
Velocità nominale: 2500 RPM
Coppia nominale: 4 N·m
Coppia di picco: 12 N·m
Forza controelettromotrice: 72 V/1000 r.min
Costante di coppia: 1.0 N·m/A
Inerzia del rotore: 0.85×10⁻³ kg·m²
Resistenza di fase (L-L): 2.76 Ω
Induttanza di fase (L-L): 6.42 mH
Costante di tempo elettrica: 2.32 ms
Peso: 6.2 kg
Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75
Encoder e protezione
Tipo encoder: assoluto 23 bit
Classe d'isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% RH (senza condensazione)
Dimensioni meccaniche
Formato telaio: 130 mm
Lunghezza corpo (senza freno): 166 mm
Lunghezza corpo (con freno a magnete permanente): 236 mm
Lunghezza corpo (con freno elettromagnetico): 223 mm
Diagrammi e grafici
Curva coppia-velocità e disegno meccanico forniti per riferimento delle prestazioni e del montaggio.
Specifiche tecniche
Carcassa 130 mm, motore servo AC a 4 poli con potenza nominale 1.0 kW (1000 W), 220 V, 2500 RPM. Coppia nominale 4 N·m, coppia di picco 12 N·m. Encoder assoluto a 23 bit integrato per il feedback di posizione. Adatto per applicazioni di controllo di movimento con ingombro compatto da 130 mm.
Punti chiave
- Potenza nominale: 1.0 kW
- Velocità nominale: 2500 RPM
- Coppia nominale: 4 N·m
- Coppia di picco: 12 N·m
- Encoder: assoluto 23 bit
Identificatori
Numero di parte: ACSM130N-04025B4-MH
Potenza nominale (alt): 1000 W
Tensione nominale: 220 V
Specifiche elettriche e meccaniche
Potenza nominale: 1.0 kW
Tensione di linea nominale: 220 V
Corrente di linea nominale: 4.0 A
Velocità nominale: 2500 RPM
Coppia nominale: 4 N·m
Coppia di picco: 12 N·m
Forza controelettromotrice: 72 V/1000 r.min
Costante di coppia: 1.0 N·m/A
Inerzia del rotore: 0.85×10⁻³ kg·m²
Resistenza di fase (L-L): 2.76 Ω
Induttanza di fase (L-L): 6.42 mH
Costante di tempo elettrica: 2.32 ms
Peso: 6.2 kg
Azionamenti compatibili: ACSDP100H-75 / ACSDP100E-75
Encoder e protezione
Tipo encoder: assoluto 23 bit
Classe d'isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Umidità ambiente: < 90% RH (senza condensazione)
Dimensioni meccaniche
Formato telaio: 130 mm
Lunghezza corpo (senza freno): 166 mm
Lunghezza corpo (con freno a magnete permanente): 236 mm
Lunghezza corpo (con freno elettromagnetico): 223 mm
Diagrammi e grafici
Curva coppia-velocità e disegno meccanico forniti per riferimento delle prestazioni e del montaggio.
Specifiche tecniche
- Telaio: 130 mm
- Poli: 4
- Potenza nominale: 1.0 kW (1000 W)
- Tensione nominale: 220 V
- Velocità nominale: 2500 RPM
- Coppia nominale: 4 N·m
- Coppia di picco: 12 N·m
- Encoder: assoluto 23 bit
- Forza controelettromotrice: 72 V/1000 r.min
- Costante di coppia: 1.0 N·m/A
- Inerzia del rotore: 0.85×10⁻³ kg·m²
- Resistenza di fase (L-L): 2.76 Ω
- Induttanza di fase (L-L): 6.42 mH
- Costante di tempo elettrica: 2.32 ms
- Peso: 6.2 kg
- Azionamenti compatibili: ACSDP100H-75, ACSDP100E-75
- Ambiente operativo: -20°C a +40°C, < 90% RH (senza condensazione)
- Numero di parte tipico: ACSM130N-04025B4-MH
