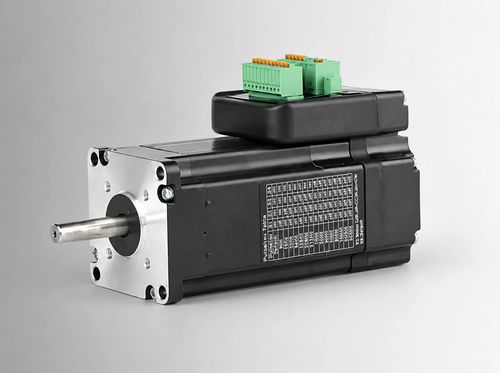

Servomotore AC UCS57-90

36 Vcon encoder e driver integratiNEMA 23

Panoramica del prodotto
Il UCS57-90 è un motore servo AC integrato da 57 mm che combina motore, encoder, driver DSP con controllo vettoriale e modulo di comunicazione di rete in un involucro compatto. Fornisce 90 W a 3000 RPM con una coppia nominale di 0,29 N·m e supporta feedback ad alta risoluzione per un controllo di posizione preciso.

PUNTI PRINCIPALI

• Potenza nominale 90 W a 3000 RPM
• Controller DSP integrato con algoritmo di controllo vettoriale
• Encoder integrato 1000 PPR
• Modulo di comunicazione di rete incluso
• Corpo compatto 57×57×107,5 mm (frame NEMA 23)

Specifiche elettriche
Tensione nominale: 36 V AC
Potenza nominale: 90 W
Velocità nominale: 3000 RPM
Coppia nominale: 0,29 N·m
Coppia di picco: 0,8 N·m
Corrente nominale: 3,6 A
Costante Back-EMF: 65 V/kRPM
Costante di coppia: 0,08 N·m/A
Inerzia del rotore: 0,24 kg·cm²
Risoluzione encoder: 1000 PPR
Classe d'isolamento: B (130°C)
Dimensione frame: 57 mm (NEMA 23)
Lunghezza corpo: 107,5 mm
Peso: 1 kg
Numero parte: UCS57-90

Meccanica
Disegni meccanici e illustrazioni quotate disponibili per la famiglia di servomotori integrati da 57 mm per facilitare il montaggio e l'integrazione.

Specifiche tecniche

• Modello / Numero parte: UCS57-90
• Potenza nominale: 90 W
• Tensione nominale: 36 V AC
• Velocità nominale: 3000 RPM
• Coppia nominale: 0,29 N·m
• Coppia di picco: 0,8 N·m
• Corrente nominale: 3,6 A
• Costante Back-EMF: 65 V/kRPM
• Costante di coppia: 0,08 N·m/A
• Inerzia del rotore: 0,24 kg·cm²
• Risoluzione encoder: 1000 PPR
• Classe d'isolamento: B (130°C)
• Dimensione frame: 57 mm (NEMA 23)
• Lunghezza corpo: 107,5 mm
• Peso: 1 kg
