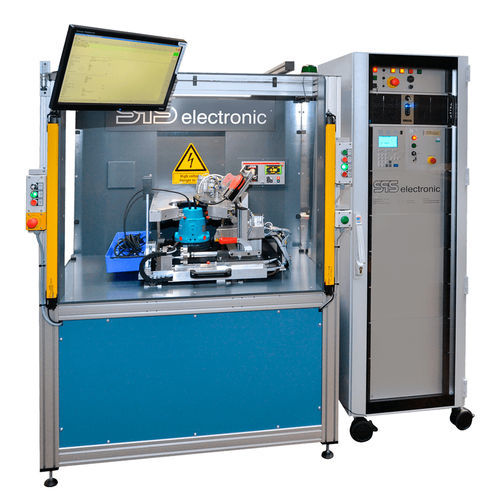

Tester di perdita

di sicurezzadi funzionamentoper pompa immersa

Sicurezza, funzionamento e prova di tenuta per le elettropompe sommergibili Le pompe sommerse prodotte devono essere testate nel modo più automatico possibile. Oltre ai test di sicurezza, sono stati eseguiti il test di funzionamento della pompa e il test di tenuta del vano motore, compreso l'interruttore a galleggiante. Il sistema di collaudo è stato sviluppato sulla base di una breve durata del test, in modo da poter operare contemporaneamente alla linea di produzione. Inoltre, il funzionamento deve essere automatico e il più semplice possibile, in modo da consentire ad assistenti semi-specializzati di eseguire il test. Dovrebbe essere possibile collocare i vari tipi di pompe nel dispositivo senza modificare il supporto del DUT. Nella prova di tenuta si deve notare che, oltre al terminale diretto al vano motore, deve essere sigillato anche il tappo Schuko, altrimenti l'aria viene aspirata da questo tappo. Dopo la prova di tenuta, il vano motore deve essere chiuso con una vite e poi si deve controllare se questa vite è effettivamente presente. Infine, dopo l'esito positivo del test, le pompe devono essere contrassegnate con una stampigliatura a caldo. Soluzione Nel supporto della base della pompa sono stati ricavati diversi incavi, in modo da poter testare diversi tipi di pompe senza modificare il sistema di collaudo. Nel processo si garantisce che il corpo della pompa si trovi alla stessa altezza per tutti i tipi di pompe, consentendo così il fissaggio e il contatto automatico. La spina Schuko viene fissata in un dispositivo di serraggio, in cui viene sigillata e contattata elettricamente allo stesso tempo. L'intero dispositivo di prova è collocato in un cassetto, in modo che la pompa possa essere facilmente posizionata e poi fatta scivolare nell'area di prova protetta da barriere fotoelettriche.
