Descrizione
I solenoidi di bloccaggio devono essere verificati per funzionamento e sicurezza prima dell'impiego nei robot industriali. Questo sistema di collaudo esegue controlli elettrici e meccanici automatizzati dopo il caricamento manuale, misurando corsa, forza della molla e corrente di funzionamento, e gestisce il marcaggio e la movimentazione dei pezzi scartati e approvati.

Settore
Industria elettrotecnica

La sfida
Per ottenere il tempo di prova più breve possibile era necessario un contatto compatto per connettori DUT di dimensioni molto ridotte. Bisognava acquisire le differenti posizioni dei cilindri e il comportamento con correnti funzionali variabili. La misurazione della forza della molla verifica il corretto inserimento della molla. I campioni non conformi devono essere rimossi dall'operatore mentre i pezzi approvati devono essere chiaramente identificati.

Soluzione

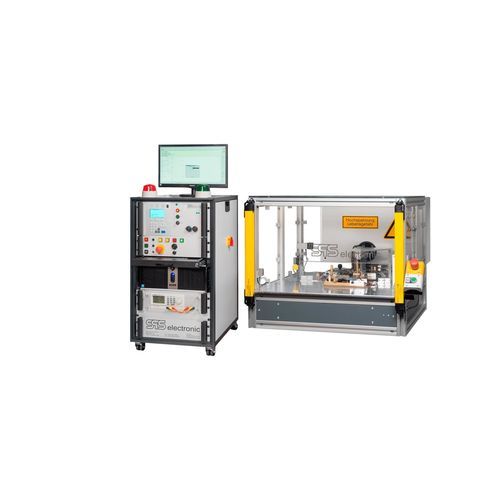

La riduzione del tempo ciclo è ottenuta tramite una piastra rotante con due postazioni di prova: si può sostituire il campione su una postazione mentre l'altra è in prova. Il caricamento è manuale; il test successivo è completamente automatico.

• La rotazione della piastra è protetta da una barriera luminosa per la sicurezza dell'operatore; non è necessario aprire o chiudere porte di protezione.
• Il test è eseguito all'interno di un involucro per la sicurezza.
• La corsa del cilindro è misurata con sensore laser ad alta precisione.
• La forza della molla è misurata con sensore di forza.
• La corrente di funzionamento è regolabile tramite sorgente di corrente regolabile (fino a 2 A).
• I pezzi conformi vengono punzonati al centro; i pezzi difettosi sono segnalati via software e spie e devono essere rimossi prima di ulteriori test.
• La rimozione dei pezzi difettosi è rilevata da un sensore per evitare scambi di pezzi.

Vantaggi

• Ridotto tempo di prova grazie alla piastra rotante
• Processo completamente automatico dopo il caricamento manuale
• Rilevamento automatico dell'espulsione dei pezzi difettosi
• Basso impiego di personale per i test
• Operatività semplice e intuitiva per personale formato

Dati tecnici

• Test ad alta tensione fino a 800 V tra bobina e alloggiamento
• Misura della forza della molla fino a 10 N tramite sensore di forza con precisione dello 0,2% del valore finale
• Attivazione per il test funzionale con corrente regolabile fino a 2 A
• Rilevamento della corsa tramite sensore laser con ripetibilità di 4 µm

Specifiche

• Concetto di prova: piastra rotante con due stazioni per ridurre il tempo ciclo
• Caricamento: manuale; Test: completamente automatico
• Protezione operatore: barriera luminosa per la rotazione della piastra; involucro per il test
• Misura della corsa: sensore laser (ripetibilità 4 µm)
• Misura forza molla: sensore di forza (fino a 10 N, precisione 0,2%)
• Attivazione funzionale: sorgente di corrente regolabile (fino a 2 A)
• Test alta tensione: fino a 800 V tra bobina e alloggiamento
• Marcatura pezzi conformi: punzone centrale
• Gestione difetti: segnalazione software, spie e rilevamento tramite sensore per rimozione pezzi difettosi
