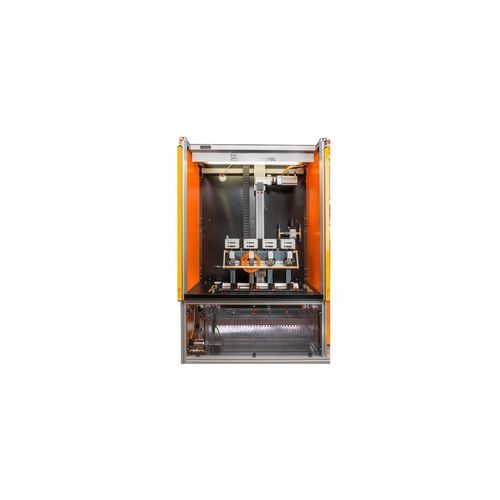

Strumento di misura della rigidità elettrica ad alta tensione

per conformità elettrica

Breve descrizione
I sensori destinati ad applicazioni elettriche richiedono un collaudo finale dell'isolamento. Questo sistema di prova Hipot in bagno d'acqua esegue prove dielettriche per immersione totale per verificare l'isolamento dell'involucro dei sensori di posizione per le classi di protezione I, II e III.

Settore
industria elettrica / elettrotecnica

La sfida
Il cliente richiedeva un sistema di collaudo automatizzato e altamente flessibile in grado di gestire oltre 100 varianti prodotto e volumi in aumento. Il sistema doveva consentire il caricamento di più provini per ciclo e garantire la verifica al 100% dell'isolamento dell'involucro tramite prova in bagno d'acqua.

Soluzione
È stato sviluppato un sistema di prova ad alta tensione con bagno d'acqua a profondità regolabile. I prodotti vengono testati per immersione completa; la profondità di immersione è regolabile con precisione tramite motore passo-passo per coprire varianti presenti e future. Il controllo automatico del livello dell'acqua e una pompa di ricircolo con chiarificatore UV riducono la contaminazione. La sicurezza è garantita da una barriera fotoelettrica. È possibile testare fino a quattro provini contemporaneamente montati su terminali di linea pneumatici. L'asciugatura integrata avviene tramite un sistema di soffiaggio d'aria dedicato. Il PC del sistema di prova memorizza un numero illimitato di programmi; il cliente può creare e assegnare programmi per prodotto. I risultati vengono salvati automaticamente in formato XML o Access in una posizione di rete. Un dummy di prova separato impone un controllo automatico obbligatorio all'avvio quotidiano; il sistema blocca ulteriori test se il dummy non supera il test.

Vantaggi

• Soluzione chiavi in mano con supporto provini, adattamenti e progettazione del posto di lavoro
• Funzionamento semplice e intuitivo per personale semi-specializzato
• Il provino viene collegato una sola volta; l'intera sequenza di prova si esegue automaticamente
• Modalità di rete: salvataggio automatico dei dati di prova nella posizione/database specificata
• Lunga durata e design di facile manutenzione
• Tutti i parametri e le impostazioni modificabili via software
• Test automatico con dummy per verifica giornaliera
• Sicurezza del posto conforme alla norma EN 50191
• Alta flessibilità su campo di prova e varianti prodotto
• Facilità di gestione, montaggio e prove multiple

Dati tecnici

• Campo Hipot AC: 500 V AC a 5.500 V AC; corrente di intervento: 0,1 mA a 100 mA
• Campo Hipot DC: 1 V DC a 6.000 V DC; corrente di intervento: 0,1 mA a 100 mA
• Metodo di prova: immersione completa in bagno d'acqua a profondità regolabile (controllo con motore passo-passo)
• Gestione acqua: regolazione automatica del livello, pompa di ricircolo, chiarificatore UV
• Prove concorrenti: fino a 4 provini simultaneamente su terminali di linea pneumatici
• Asciugatura: asciugatura integrata tramite sistema di soffiaggio d'aria dedicato
• Sicurezza: barriera fotoelettrica e protezione del posto secondo EN 50191
• Software: programmi di prova illimitati memorizzati sul PC di sistema; assegnazione programmi per lista prodotti
• Registrazione dati: salvataggio automatico dei risultati in XML o Access su percorsi di rete
• Assicurazione qualità: test automatico obbligatorio con dummy prima delle prove di produzione
