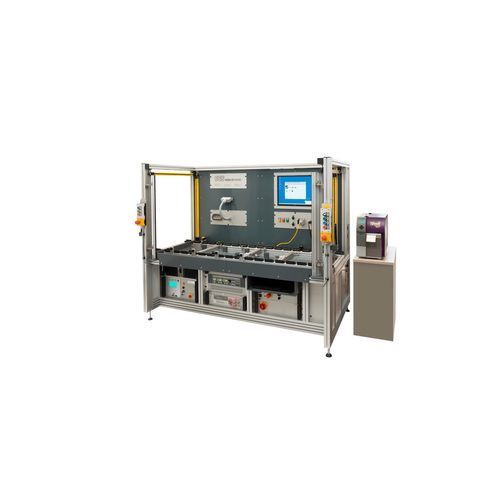

Sistema di test per illuminazione

in situautomatico

Panoramica
Soprattutto per i prodotti antideflagranti è indispensabile una rigorosa garanzia di qualità. Pertanto le apparecchiature di illuminazione antideflagranti devono essere sottoposte a prove di sicurezza e di funzionamento. Per un nuovo prodotto del cliente è stato sviluppato un sistema di collaudo completamente automatico da integrare direttamente nella linea di produzione.

Settore
Apparecchi di illuminazione

Compito
Bisognava sviluppare un sistema di collaudo completamente automatico per un nuovo prodotto. I requisiti principali erano elevata flessibilità e rapida conversione per apparecchi lineari alimentati dalla rete o a batteria. Oltre alla sicurezza del processo, la documentazione di ogni prova era essenziale. L'intero concetto doveva soddisfare i rigorosi requisiti per i prodotti antideflagranti. Poiché il sistema è progettato per l'uso diretto in linea di produzione, anche l'ergonomia del posto di lavoro è stata una priorità.

Soluzione
In collaborazione con il cliente è stato sviluppato un sistema di collaudo controllato via PC. La progettazione del posto di lavoro ha avuto un ruolo determinante. L'impiego di una barriera di sicurezza omologata ha migliorato la gestione e ridotto i tempi di ciclo. Il software standard DAT non solo controlla la sequenza di prova ma guida anche l'operatore durante l'intero processo. DAT è un sistema qualità completo basato su Windows; chiunque sia in grado di usare un PC può far funzionare il collaudatore.

Dopo le prove di sicurezza secondo le norme internazionali applicabili (IEC, EN, UL, VDE ecc.), il test di funzionamento viene effettuato misurando il consumo di corrente. Successivamente è possibile collegare ispezioni soggettive aggiuntive.

Vantaggi

• Soluzione chiavi in mano inclusi supporti per il DUT, adattamenti e progettazione del posto di lavoro
• Utilizzo semplice e intuitivo per personale con formazione di base
• Il DUT viene collegato una sola volta; l'intera sequenza di prova viene eseguita automaticamente
• In modalità rete tutti i dati di prova vengono automaticamente memorizzati nella posizione / database desiderata
• Lunga durata e struttura facile da manutenere
• Tempi di ciclo ridotti grazie a un layout del posto di lavoro efficiente
• Tutti i valori e le impostazioni configurabili tramite software
• Test automatico con dummy
• Protezione del posto di lavoro conforme a EN 50191
• Lampade originali per il test di funzionamento

Caratteristiche / specifiche tecniche

• Test conduttore di protezione: 10 A a 30 A / max. 0,4 Ω
• Test isolamento AC: 250 V AC a 5.000 V AC / 3 mA
• Test isolamento DC: 250 V DC a 4.000 V DC / 4 mA
• Test di funzionamento: 0 – 300 V AC / 1 kVA, 10 Hz a 80 Hz
• Controllo PC con software DAT (sistema qualità basato su Windows)
• Programmi di prova: è possibile memorizzare un numero illimitato; risultati salvati in XML o Access
• Barriera di sicurezza omologata per ottimizzare la gestione e i tempi di ciclo
• Test giornaliero automatico con dummy per l'autoverifica della funzionalità del sistema
