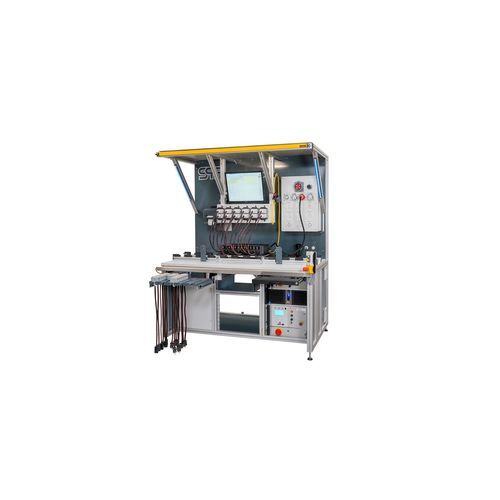

Controllore di conformità elettrica interamente automatizzato

Panoramica
Sistema di prova automatizzato per test di continuità, del conduttore di protezione e di alta tensione (hipot) su più PDUs 19'' MPH. Progettato per testare PDUs con fino a 24 uscite e per gestire diversi tipi di prese e connettori tramite adattatori.

Settore
industria elettrotecnica

La sfida
Verificare una gamma di unità di distribuzione su una singola stazione di prova: contattare e testare fino a 24 uscite per unità, validare diversi tipi di uscite e configurazioni di connettori e registrare i risultati associati a ciascun DUT.

Soluzione
Una sofisticata matrice di commutazione indirizza singolarmente ogni uscita. L'identificazione del DUT tramite codice a barre seleziona il programma di prova appropriato sul PC del sistema. I sensori confermano il contatto corretto di ogni uscita e adattatore. Vengono eseguiti prima i test di continuità, seguiti dai test del conduttore di protezione e dagli test di alta tensione per ogni morsetto/connettore. Una barriera fotoelettrica garantisce la protezione dell'operatore. Cavi adattatori consentono la verifica di diversi standard di connettore.

Vantaggi

• Soluzione chiavi in mano: fissaggio del provino, adattamento e progettazione ergonomica della postazione
• Operatività semplice e intuitiva per personale semi-specializzato
• Il provino si collega una sola volta; l'intera sequenza di prova viene eseguita automaticamente
• Integrazione in rete: salvataggio automatico dei dati di prova (XML o Access) nella posizione specificata
• Tempi di ciclo ridotti grazie a progettazione efficiente della postazione e barriera fotoelettrica
• Tutti i parametri di prova configurabili via software
• Test automatico giornaliero con manichino; il sistema blocca ulteriori prove in caso di errore
• Sicurezza della postazione conforme a EN 50191
• Test automatici di cablaggio, cortocircuito e alta tensione per tutti i morsetti del DUT

Caratteristiche / specifiche tecniche

• Supporta più PDUs 19'' MPH; progettato per fino a 24 uscite
• Test di continuità di tutte le connessioni tramite segnali I/O
• Test del conduttore di protezione fino a 30 A CA
• Test ad alta tensione fino a 5.500 V CA / 6.000 V CC (corrente di prova 2–3 mA)
• Matrice di commutazione sofisticata per indirizzare ogni uscita
• Sensori per verificare il contatto della presa e la corretta connessione dell'adattatore
• Identificazione del DUT tramite codice a barre; selezione automatica del programma
• Supporto per vari cavi adattatori per più tipi di connettori
• Salvataggio automatico dei risultati in formato XML o Access su posizioni di rete
• Test automatico giornaliero con manichino; blocco delle prove in caso di esito negativo
• Conformità alla norma EN 50191
