Sistema di test elettrico

per automotiveper veicolo elettricoper motore elettrico

Riassunto
Sistema di prova controllato da PC con cabina di prova ampia e completamente isolata, progettato per statori e assi elettrici completi di auto sportive elettriche. Supporta prove di pre-serie completamente automatiche con selezione del programma tramite scansione del codice DMC.

Settore
Industria automobilistica / Motori elettrici

La sfida
Statori e assi elettrici devono essere verificati in termini di funzionamento e sicurezza prima dell'installazione. La stazione di prova deve ospitare pezzi che vanno da piccoli statori a assi elettrici completi e consentire test completi di pre-serie.

Soluzione

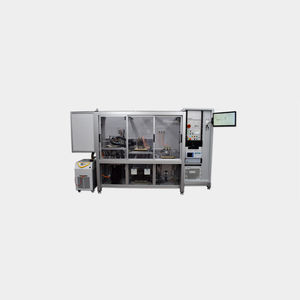

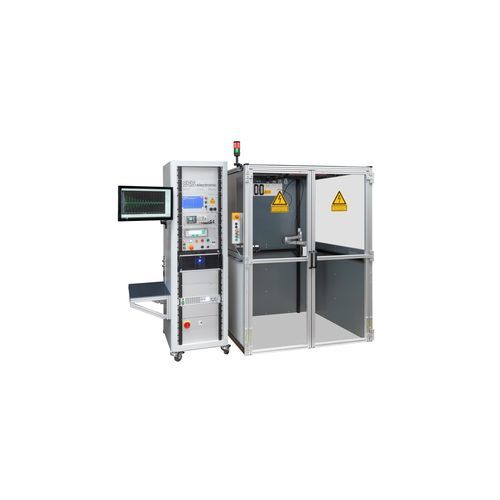

È stata sviluppata una stazione di prova con porta di sicurezza a due ante e interno completamente isolato. L'elettronica di prova e i componenti di sicurezza sono alloggiati in un armadio di prova ESD mobile da 19". Il collegamento avviene tramite adattatori di prova con interfacce per sensori di avvolgimento e di temperatura. La scansione del codice DMC del DUT seleziona automaticamente il programma corretto; chiudendo lo sportello e premendo Start si avvia la sequenza completamente automatica.

Funzioni / Test principali

• Misurazione della temperatura ambiente (e della temperatura degli avvolgimenti se necessario)
• Misurazione della resistenza degli avvolgimenti con analisi della simmetria e compensazione della temperatura a 20 °C
• Misurazione della resistenza dei sensori di temperatura con compensazione a 20 °C
• Misurazione dell'induttanza degli avvolgimenti con analisi della simmetria
• Prova di resistenza di isolamento delle 3 fasi rispetto all'involucro
• Prova di alta tensione AC/DC tra le 3 fasi e l'involucro; rampa liberamente regolabile
• Test di sovratensione con misurazione delle scariche parziali e allineamento del rotore
• Misurazione dell'eguaglianza di potenziale in fino a 5 punti selezionabili

Vantaggi

• Operatività semplice e intuitiva per personale formato
• Collegamento unico del provino; esecuzione automatica completa della sequenza di prova
• Parametri e impostazioni modificabili in qualsiasi momento via software
• Sicurezza del posto di lavoro conforme a EN 50191
• Ampia cabina di prova che accetta assi completi e carrelli di montaggio pesanti/voluminosi

Dati tecnici / Specifiche

• Test di sovratensione fino a 6.000 V DC
• Misurazione delle scariche parziali (PD) durante test HV e di sovratensione, misura PD conforme IEC
• Prova di resistenza di isolamento DC 100–6.000 V
• Alta tensione CA 100–5.500 V
• Alta tensione DC 100–6.000 V
• Sensore per compensazione della temperatura
• Dimensioni interne (AxLxP): 2.000 x 1.600 x 1.800 mm
• Armadio di prova ESD mobile 19" per alloggiamento della tecnica di prova e della sicurezza
