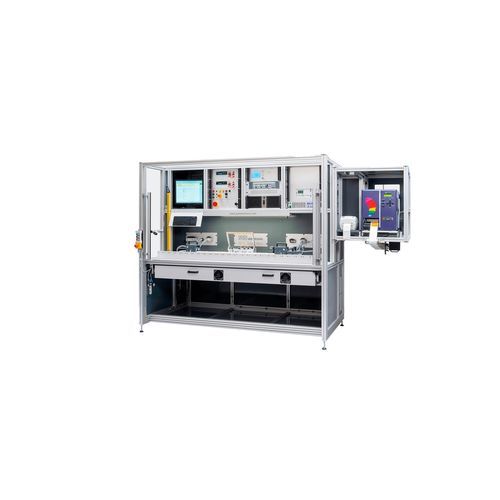

Controllore di conformità elettrica interamente automatizzato

per l'industria dell'illuminazione

Panoramica
Un'intensa garanzia di qualità è essenziale per i prodotti antideflagranti. Questo sistema di prova fornisce test di sicurezza e funzionali sicuri, automatizzati e completamente documentati, specifici per apparecchi lineari Ex.

Settore
Illuminazione

La sfida
Sostituire postazioni di prova manuali obsolete con sistemi moderni controllati da PC, offrendo elevata flessibilità e rapida riconfigurazione per apparecchi lineari alimentati da rete e da batteria. Erano richieste sicurezza del processo e tracciabilità documentale; il progetto doveva soddisfare i requisiti Ex.

Soluzione
Sistema di prova controllato da PC con postazione di lavoro ergonomica e barriera di sicurezza approvata per ottimizzare la movimentazione e i tempi di ciclo. I test funzionali utilizzano apparecchiature luminose originali conservate in un cassetto per una rapida sostituzione. Il software standard DAT (Windows) guida l'operatore attraverso l'intera sequenza di prova e gestisce i programmi. I test di sicurezza sono conformi agli standard internazionali (IEC, EN, UL, VDE). La verifica funzionale avviene mediante misura dell'assorbimento dopo i controlli di sicurezza. I risultati vengono archiviati automaticamente in XML o Access nella posizione di rete specificata. Il sistema supporta programmi di prova multipli modificabili dal cliente. Un test automatico giornaliero con manichino verifica la funzionalità e impedisce ulteriori prove finché non è superato.

Vantaggi

• Soluzione chiavi in mano comprensiva di supporto del campione, adattamento e progettazione della postazione
• Operazione intuitiva per personale semi-specializzato tramite software DAT
• Il campione va collegato una sola volta; l'intera sequenza di prova è automatica
• Salvataggio automatico in rete di tutti i dati di prova (XML o Access)
• Lunga durata e struttura di facile manutenzione
• Tempi di ciclo ridotti grazie a una postazione efficiente con barriera di sicurezza
• Tutti i parametri e le impostazioni configurabili via software
• Test automatico giornaliero con manichino per verifica d'avvio
• Sicurezza della postazione conforme a EN 50191
• Uso di sorgenti luminose originali per test funzionali realistici

Specifiche tecniche

• Test conduttore di protezione: 10 A a 30 A, resistenza max 0,4 Ω
• Test alto voltaggio (hipot): 250 V DC a 4.000 V DC / 4 mA
• Test funzionale: 0–300 V AC / fino a 1 kVA, 10 Hz a 80 Hz
• Standard: IEC, EN, UL, VDE
• Controllo PC con software DAT (Windows)
• Archiviazione risultati: XML o Access (rete)
• Supporto per programmi multipli modificabili dal cliente
• Test automatico giornaliero con manichino; blocco delle prove se il test fallisce
• Barriera di sicurezza approvata; postazione conforme a EN 50191
• Apparecchi originali conservati in cassetto per rapida sostituzione
